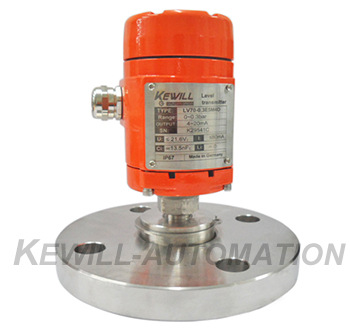

进口法兰式静压液位变送器
原理&结构
基于陶瓷电容技术，当液位增加时，加在陶瓷电容上的压力增大，使得电容值增大，电容值 正比于液位高低。
特点
法兰式安装，过载能力强，稳定性好，每年优于0.1%的满量程，抗干扰能力强，极高的精度及重复性,可达0.2、0.5级 ，可在现场调节零点、满量程。陶瓷测量界面抗腐蚀性好。
应用
适用于粘稠和浆状介质、强腐蚀液体、富含颗粒类介质，不易堵塞。
技术参数
探头部分尺寸图
选型表
选配附件－显示单元 K02
测量范围：
见选型表
负载电阻 :
≤1000Ω
精度等级:
0.2%或0.5%
工作温度:
-30…85℃
线性度:
±0.2%或±0.5%
介质温度:
-30…80℃
迟滞:
≤±0.01%满量程
存储温度：
-30…85℃
稳定性:
优于每年0.1%
法兰规格：
DN50 PN4.0MPa/DN80 PN4.0MPa
温度影响：
Tk＜±0.02%FS/K
法兰材料:
不锈钢316L/聚四氟乙烯（PTFE) 可选
量程迁移:
可按标准量程的10:1迁移
防护等级:
IP65
工作电压
12…36V DC
变送器外壳材料:
模压铸铝
公称直径 DN
A
B
D
C
E
F
螺栓尺寸
螺栓孔数量
Th
n
50
165
125
18
99
3
20
M16
4
80
200
160
18
132
3
24
M16
8
以上尺寸单位均为mm
LV70-
10
N
2
M4
D
详述
LV70-
LV70系列法兰式静压液位变送器
10*
最大量程：0…200米(水)*, 用户可自定量程
N
无显示表头
A
模拟显示表头
C
LCD显示表头
E
LED显示表头
S
特殊约定
2
精度等级 0.2级
5
精度等级 0.5级
M4
模拟信号输出 4…20mA
V1
模拟信号输出 1…5V
D
法兰DN50
E
法兰DN80
S
特殊约定
*
由于该变送器是静压式液位计，其实质是一个压力变送器，当其被装于容器底部时，所测得的压力与液位高度成正比。此处0...200米的最大量程是以水为例
通过运算得出的：即该变送器的最大量程为0…20bar，1bar对应十米水柱，得出测水量程为0…200米。但选型数据仍以bar为单位，比如量程
0…200米，应在选型表第二位填入“20”。 实际数字用户可以按自己的要求填入。
该显示单元可与LV70系列陶瓷电容静压式变送器组装在一起配合使用，作用是对压力值进行显示，并可按设定值输出开关量信号（该功能可选，订货时应注明）
特点:
●可显示物理量 -1.9.9.9--9.9.9.9
●压降小于4.5V, 3mA
●可选择带两路开关量输出（光偶输出）.开关点可设定1
● 按键编程，可设定：零点/满量程/小数点/阻尼时间/开关报警/常开常闭输出"
● 大LED显示，解决了LCD在黑暗环境下无法看清的问题
● 适用于各种两线式变送器，无需电源
● 微处理器分辨率高可达1/216
注意：加装该显示器后变送器尺寸会加长19mm
