原理，结构

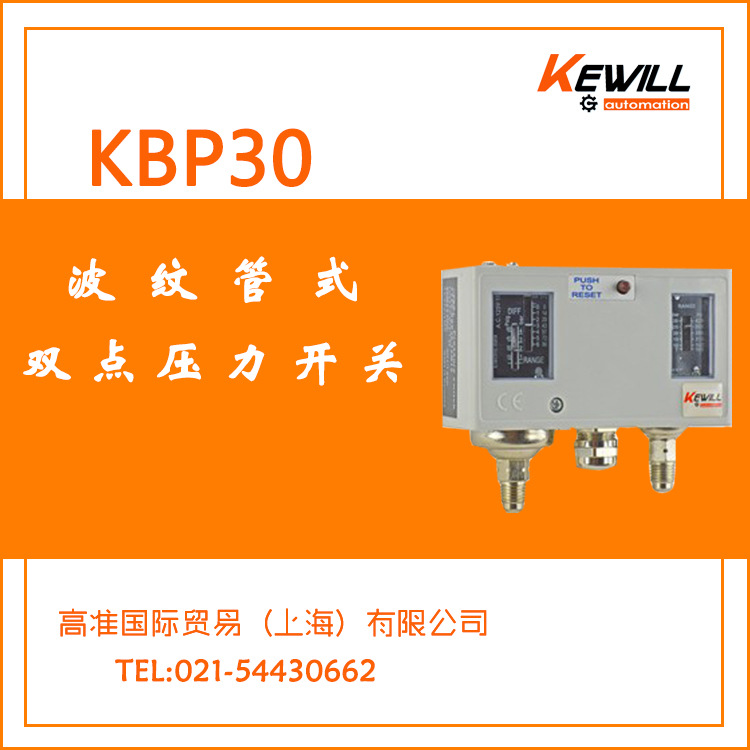

KBP30系列压力开关内置波纹管和机械机构，当系统压力上升或下降时，相应的调节弹簧和波纹钢产生伸张或收缩位移，通过杠杆推动开关动作，切断或接通控制回路。
特点
结构紧凑，测量范围广(0…30bar)，高重复性, 迟滞可调，接点镀银。
应用
可用于：水、油、气体压力的测量。
参数表
| 型号 | 调节范围 | 可调迟滞 | 设定误差 | 耐压 | ||||||||
| (bar) | (bar) | (%) | (bar) | |||||||||
| KBP30-11M12 | 5…30 | 3…10 | ±1.5 | 40 | ||||||||
| 5…30 | 3…10 | ±1.5 | 40 | |||||||||
| KBP30-12M12 | 0.7…6 | 0.6…4 | ±0.3 | 17 | ||||||||
| 5…30 | 3…10 | ±1.5 | 40 | |||||||||
技术参数
| 测量范围： | 详见下表 | ||||||||||
| 迟滞： | 详见下表 | ||||||||||
| 误差: | 详见下表 | ||||||||||
| 输出: | 常开 ＋常闭 接点镀银 | ||||||||||
| ≤ DC 42V , 3A | |||||||||||
| ≤ AC 125V , 8.5A | |||||||||||
| ≤ AC 250V , 4.5A | |||||||||||
| 介质温度: | -45…120℃ | ||||||||||
| 防护等级： | IP54 | ||||||||||
| 接线方式: | 端子接线 | ||||||||||
| 接口螺纹： | M12×1.25 | ||||||||||
| 材料: | 触液部分： 黄铜镀镍 | ||||||||||
| 外壳： NBR | |||||||||||
选型表
| KBP30- | 1 | 1 | M12 | 详述 | |||||
| KBP30- | KBP30系列波纹管式双点压力开关 | ||||||||
| 1 | 可调范围：5…30bar（动作点一） | ||||||||
| 1 | 可调范围：5…30bar（动作点二） | ||||||||
| 2 | 可调范围：0.7…6bar（动作点二） | ||||||||
| M12 | 接口 外螺纹 M12×1.25 | ||||||||
| 注：1bar=1.02kg/cm2=0.1Mpa | |||||||||
