原理，结构

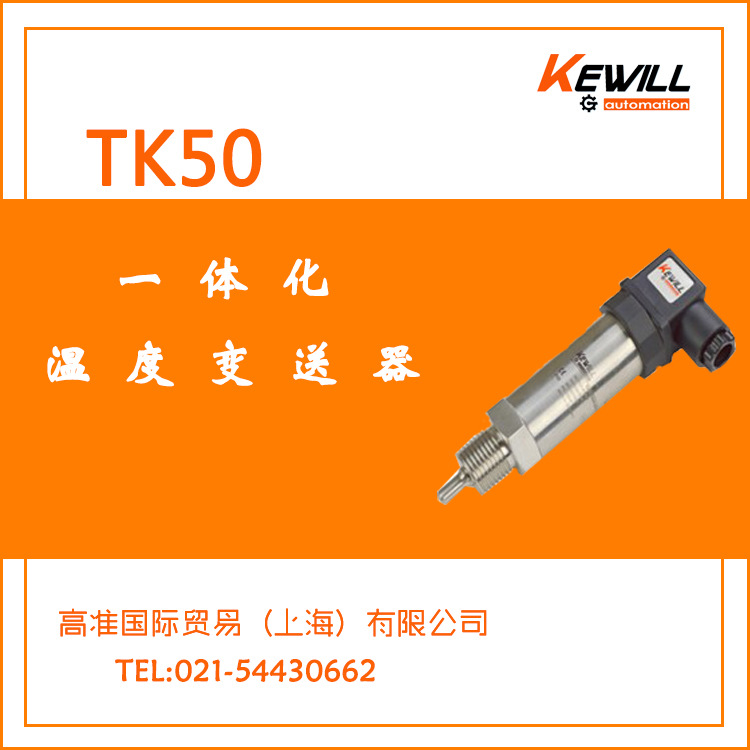

TK50系列一体化温度变送器具有集温度检测与信号处于一体，标准接插件出线，体积小巧，线性化输出4~20mA或1~5V标准信号。
特点
●安装简单，多种量程可选，多种规格探头可选。
●全不锈钢外壳，结构紧凑坚固。
●并可选配柜装式控制表。
应用
气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
技术参数
| 测温范围: | 热电阻-50…0°C, -50…50 °C; 0…50 °C; 0…80 °C; 0…100 °C; 0…120°C, 0…150°C,0…200°C,0~450°C, | |||
| 热电偶 0~1600°C | ||||
| 精度等级: |
0.25%FS,0.5%FS
|
|||
| 耐压: | ?6型 探头 40 bar | |||
| ?8型 探头 100 bar | ||||
| 外壳材料: | 不锈钢 | |||
| 触液部分材料: | 不锈钢 1.4571 | |||
| 电气连接: | 航空插座&赫斯曼接头 | |||
| 防护等级: | IP65 | |||
| 输出信号: | 4~20mA 或 1~5VDC | |||
| 供电电压: | 24VDC ±10% | |||
| 负载电阻: | 0~500Ω | |||
| 环境温度: | -20~85°C | |||
| 接 口: | G1/2 G1/4 活动式法兰 | |||
| 保护管材质: | 316L不锈钢 | |||
尺寸图
选型表
| TK50- | PT | 详述 | ||||||
| TK50- | 一体化温度变送器（开关） | |||||||
| PT | PT100输出 | |||||||
| M | 4-20mA输出 | |||||||
| K | 0-10V输出 | |||||||
| 探头直径 | 6 | 探头直径为?6 | ||||||
| 8 | 探头直径为?8 | |||||||
| 连接方式 | G1 | 连接螺纹：G1/2 | ||||||
| G2 | 连接螺纹：G1/4 | |||||||
| F | 活动式法兰 | |||||||
| 探头长度 | 15 | 探头长度：15mm | ||||||
| 25 | 探头长度：25mm | |||||||
| 50 | 探头长度：50mm | |||||||
| X | 探头长度自定义 | |||||||
| 出线方式 | A | 出线方式：航空插座 | ||||||
| B | 出线方式：赫斯曼接头 | |||||||
| 备注：温度量程请订货时详细备注或咨询销售人员。 | ||||||||
