北京供应Z系列指针压力表，ZFN型不锈钢防腐膜片压力表

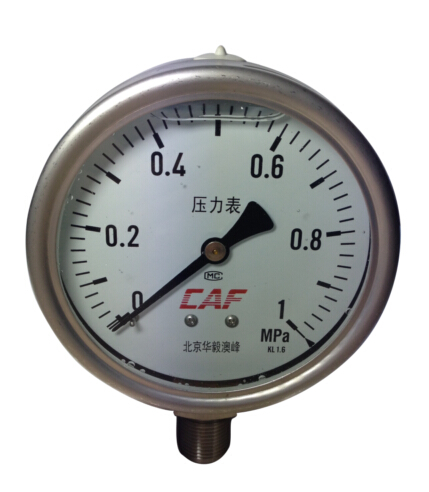

                                            Z系列指针压力表

产品介绍：

Z系列一般指针压力表适用于测量无爆炸，不结晶、不凝固及对铜合金不起腐蚀作用的液体或气体等介质的压力。仪表的测量系统由接头、弹簧管和传动机构组成。通过指针指示仪表读数。

压力表分为Z系列一般压力表、ZTH防腐压力表、ZTN耐震压力表。

技术参数：

项   目       技 术 参 数

执行标准          GB/T1226-2001

仪表公称直径      φ60,φ100,φ150(可定制)

精度等级        φ60、±2.5％;φ100/150/160、±1.5％（±1％可造）

测量范围         -0.1mpa-100mpa(详见量程代码表）

工作压力         静负荷用至测量刻度值的3/4，交变负荷用至刻度值的2/3，短时压力用至刻度值

防护等级          ZTH防腐压力表IP55，ZTN耐震压力表IP65

工作温度          Z一般指针压力表-40℃～70℃,ZTH -40℃～70℃,最高+200℃,ZNH -5℃～+60℃

仪表外壳          SUS304本色.ST喷黑塑

仪表接头          SUS304

波登管            SUS316

密封件            EPDM丁晴橡胶

仪表充油          甘油

仪表机芯         Z:铜合金.ZTH、ZTN:不锈钢

仪表玻璃        普通玻璃（双层安全玻璃，有机玻璃可造）

3.量程

量程范围规格代码表

选型代码

M500

M510

M520

M530

M540

M550

M560

M030

M570

量程规格

-0.1-0MPa

-0.1-0.06MPa

-0.1-0.15MPa

-0.1-0.3MPa

-0.1-0.5MPa

-0.1-0.9MPa

-0.1-1.5MPa

   0.1MPa

-0.1-2.4MPa

选型代码

M040

M060

M080

M100

M120

M140

M160

M180

量程规格

0.16MPa

0.25MPa

0.4MPa

0.6MPa

1MPa

1.6MPa

 2.5MPa

4MPa

选型代码

M200

M220

M230

M240

M270

M280

M290

 量程规格

6MPa

10MPa

16MPa

25MPa

40MPa

60MPa

100MPa

Z系列指针压力表

Z   一般压力表系列

ZTH 防腐压力表

ZTN 耐震压力表

                                            不锈钢防腐膜片压力表

ZFN型不锈钢防腐膜片压力表

产品介绍

ZF、ZFN型系列防腐不锈钢膜片压力表，主要用于化学、石油、纺织工业中对气体、液体、微小压力的测量，尤其适用于腐蚀性强、粘稠介质（非凝固非结晶）的微小压力测量。并可根据不同的测量介质选用不同材料的膜片。

技术参数

项   目       技 术 参 数

执行标准          JB/T 4591-2005

精度等级         1.5%;2.5%(低于2.5KPa）

测量范围         负压(真空)-1KPa、-4KPa～0至-100KPa，正压1KPa～2.5KPa及任何正负联程

仪表外径         100mm、160mm

工作压力        静负荷用至测量上限值的3/4，交变负荷用至测量上限的2/3，短时压力用至上限值

正常工作环境温度   -40℃～60℃

膜片材料          SUS304、SUS316、Ti.蒙乃尔、SUS316L、喷涂PTFE

壳体材料          304

接液接体材料      316、316L、四氟喷涂

机芯材料          304

密封材料          氟橡胶

防护等级          ZF型IP55;ZFN型IP65

表内充液          ZF型干式、ZFN型充填甘油(硅油或其他)

连接方式         1)螺纹连接M20×1.5(G1/2，NPT1/2或其他）2)法兰连接 根据客户要求制造

法兰材质         304、316、316L、四氟喷涂、四氟衬套
