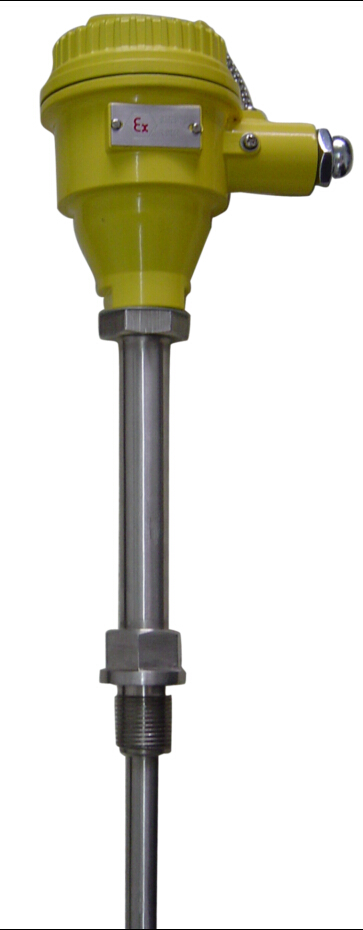

供应T1000系列一体化温度变送器-热电偶



5.接线和尺寸图

热电阻接线

温

度

仪

表

热电偶接线

6.选型表

代码     系列号

T1000   一体化温度变送器

          代码   传感器类型

 1      Pt100热电阻

 2      Cu50热电阻

 3      K分度热电偶

 4      E分度热电偶

 5      S分度热电偶

 6     其它（用户指定）

                     代码   测量范围

        （℃）

请用户指定

                            代码    安装方式

         1       M27×2

         2       M16×1.5

         3       可动法兰

         4       固定法兰

        5      其它（用户指定）

                                    代码    保护管材质

           1      1Cr18Ni9Ti

           2      304不锈钢

           3      316不锈钢

           4      陶瓷

           5      钢玉管

           6      其它

              代码   保护管直径

  1     Φ12

   2    Φ16 或（用户指定）

                   代码   插深

                   L×l  （L×l＝   mm）  请用户指定

                    代码     选项

                     N      普通型

                     d      隔爆型

T1000    1 （0-100℃） 1          1     1 (Lxl=300x150mm) d           （选型举例）

ST 3000 ®。1989年，霍尼韦尔公司推出第一台全数字化，智能现场设备的双向协议。今天，ST 3000系列100个远程密封发射机继续把成熟的智能技术，广泛的测量应用。典型的应用包括在在化学和烃加工工业压力容器的液位测量精度高。第二个应用程序是在化学工业中的泥浆和高粘度流体的流量测量。霍尼韦尔远程密封发射机表明在二次填充液体与腐蚀性或高温工艺介质的多种行业和应用的多种装置数百久经考验的可靠性。

所有ST的3000变送器可以提供一个4-20 mA输出，霍尼韦尔数字增强（DE）的输出，HART输出或基金会现场总线输出，当数字与霍尼韦尔的Experion ®过程知识系统的集成。

霍尼韦尔的高性能ST 3000 S100的发射器引领行业：

精度
稳定性
可靠性
可调范围
保修
包括终身变送器：

精度= + / -0.0375％
稳定= + / -0.01％，每年
可靠性= 470年的MTBF
可调范围为400至1
终身保修= 15岁

技术参数：

1、先进的传感器技术
      采用离子注入硅技术，在差压传感器上集成了静压和温度传感器，随时修正过程温度和静压引起的误差，提高了测量精度和稳定性

 2、高可靠性：平均无故障时间470年。

 3、高稳定性：±0.01%/年

  4、高精度：±0.075%。

  5、测量范围宽：
      STR93D 0-700KPa
      STR94G 0-3.5MPa

  6、规格齐全：接液部分有各种防腐材料备选，能满足各种工况条件下的使用

应用范围：

1、高温（最高达320摄氏度）条件下的压力及液位测量
2、高真空条件下的压力及液位测量
3、粘稠及易结晶液体的压力及液位测量
4、腐蚀性液体的液位和压力测量
5、液体界面的测量
