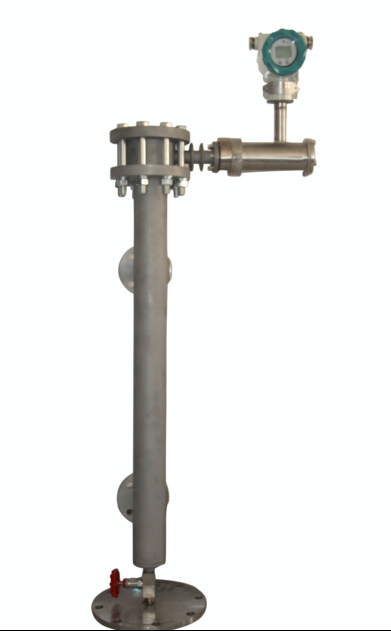

L320电浮筒液位变送器

产品介绍：

L320 系列智能电浮筒变送器是由美国斯卢森控制设 备公司与本公司合作生产的产品。液位控制器为原装 SoluTion L320 型，浮筒测量室及测量机构等由本公司设计制造。仪表可用来测量液位、界位或密度，输出 4～20mADC 标准直流信号，并供 HART 通信协议输出。使用与 L320 系列智能液位控制器相兼容的 475 型 HART 通信器，可获取来自过程、智能液位控制器或浮筒测量室的信息，用户还可查询、组态、标定或测试智能液位变送器。

   仪表测量精度高、性能可靠、长期稳定性好、使用方便，广泛适用于电力、石油、化工、冶金、环保、建筑、食品等各行业生产过程中的液位、界位测量与控制。

工作原理：

L320系列智能浮筒变送器由L320数字液位控制器与浮筒室、浮筒、扭力管系统等组成。浮筒浸没在浮筒室内的液体中，与扭力管系统刚性连接，扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力作用下的扭力管扭转一定角度。浮筒室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化，从而使扭管转角也随之变化。该变化被传递到数字液位控制器内的杠杆组件，使固定在杠杆组件上的磁铁发生位移，继而被霍尔元件感知并转换为霍尔电势。L320 数字液位控制器采用微控制器与相关的电子线路测量过程变量，提供电流输出，驱动 LCD 显示及提供 HART 通信能力。微控制器接收经环境温度补偿与线性化了的电信号，同时也补偿由于过程温度变化而引起的液体密度的变化。LCD可显示模拟量输出、过程变量（液位、界面高度或密度）、过程温度、扭力管旋转角度及变量的百分数范围等。

技术参数：

项   目    技术参数

测量范围     300～3000mm

精    度     液位测量±0.5％FS，界位测量±1％FS

重 复 性     ≤±0.25％FS

死    区     ≤±0.2％FS

电    源     12～30VDC

输出信号     模拟量：4～20mADC（正作用） 20～4mADC（反作用）

            数字量：HART

液晶显示   模拟量或液位、界位、密度、扭力管转角及百分数范围

负载电阻    700Ω（24VDC 供电时）

最小密度差      0.05 g／cm

工作压力        2.5 ～32.0MPa

介质温度       常温型：-40～150℃

环境温度        -40～80℃

接液材质      浮筒：304；316    外浮筒：碳钢；304；316       扭管：316

工作条件的影响  供电影响：当电压在规定电压的最小值与最大值间变化时，输出变化

              ≤±0.2％FS温度影响：工作温度在-40～80℃;内变化时，输出变化

               <±0.03％FS/℃

报警跳线       能对故障进行自诊断，也能组态成显示过程变量的高低报警。

               当高低位报警或检出一个故障时，模拟量输出信号将显示低于4mA或高

              于 20mA，仪表出 厂时仪表是将跳线置于高位上。

防护等级      IP66（NEMA 4X）

防爆等级       本安型：ExiaIICT1～T6

隔爆型         ExdIICT1～T6

电气接口       2个M20×1.5－14NPT内接螺纹。

电动浮筒液位（界面）变送器

智能型

默认HART通讯协议

现场总线、FF通讯

                  FOMCOM通讯

液位测量

界面测量

                   测量密度

Q235钢

1Cr18Ni9Ti

Ocr18Ni12Mo2Ti

316

316L

特殊材质（需注明）

PN2.5MPa

PN4.0MPa

PN6.3MPa

PN16MPa

PN32MPa

PN40MPa

外浮筒顶底式

外浮筒顶侧式

外浮筒侧侧式

外浮筒底侧式

内浮筒顶置式

常温型 -40～150℃

高温型-150～400℃

低温型-196～40℃

非防爆（普通型）

隔爆型ExdIIBT2－T5

本安型ExiaIICT2－T6

配安全栅（见使用说明书）

筒体无夹套

蒸汽夹套，过程连接

蒸汽夹套，过程连接

/JB/T82.1-94 DN15 PN1.0

Kg/m

mm
