Deublin D系列高压转动低速旋转接头
Deublin D系列高压转动低速旋转接头

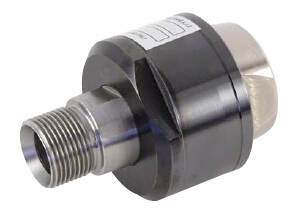

Deublin D Series High Pressure Low Speed Rotating Union

D 系列设计用于特别高压回转中的角运动。典型的应用是地面移动设备中的动力转向系统。甚至可以在高压下作为旋转接头使用，因此同时也可以用于软管卷绕。该接头为精密产品，采用了适用于液压油或水介质应用的材质。这种具有双重能力的独特产品可以经过改造用于其他液体，此时，请与我公司工程部联系。



特点：
——单通道设计
——自支撑旋转接头
——回转及高压介质应用
——液压油和水应用型
——钢形外壳和端盖
——不锈钢转体
——可以根据需要使用其他介质


操作参数：
最大液压/水压： 400bar
最大转速： 500r/min
最大温度： 120℃




  Hose
Connection
Port Ordering Number
Standard E.L.S. Rotor Thread
1/4" NPT D8-004-214   1/4" NPT RH
D8-004-215   1/4" NPT LH
G 1/4" (BSP) D8-003-210   G 1/4" (BSP) RH
D8-003-211   G 1/4" (BSP) LH
3/8" NPT D10-004-214   3/8" NPT RH
D10-004-215   3/8" NPT LH
G 3/8" (BSP) D10-003-210   G 3/8" (BSP) RH
D10-003-211   G 3/8" (BSP) LH
1/2" NPT D12-004-214   1/2" NPT RH
D12-004-215   1/2" NPT LH
G 1/2" (BSP) D12-003-210   G 1/2" (BSP) RH
D12-003-211   G 1/2" (BSP) LH
3/4" NPT D20-004-214   3/4" NPT RH
D20-004-215   3/4" NPT LH
G 3/4" (BSP) D20-003-210   G 3/4" (BSP) RH
D20-003-211   G 3/4" (BSP) LH
1" NPT D25-004-214   1" NPT RH
D25-004-215   1" NPT LH
G 1" (BSP) D25-003-210   G 1" (BSP) RH
D25-003-211   G 1" (BSP) LH
1 1/4" NPT D32-004-214   1 1/4" NPT RH
D32-004-215   1 1/4" NPT LH
G 1 1/4" (BSP) D32-003-210   G 1 1/4" (BSP) RH
D32-003-211   G 1 1/4" (BSP) LH
1 1/2" NPT D40-004-214   1 1/2" NPT RH
D40-004-215   1 1/2" NPT LH
G 1 1/2" (BSP) D40-003-210   G 1 1/2" (BSP) RH
D40-003-211   G 1 1/2" (BSP) LH

D10-003-210 UNION,3/8" BSP RH
D10-003-214 UNION BSP HOUSING/NPT ROTOR
D10-004-214 UNION,3/8 NPT RH ROTOR
D10-004B214 REBUILD KIT, D10
D12-003-210 UNION,1/2 BSP RH ROTOR
D12-003-211 UNION 1/2"BSP LH ROTOR
D12-004-214 UNION,1/2 NPT RH ROTOR
D12-004B214 REBUILD KIT, NPT RH
D20-003-210 UNION, 3/4"BSP RH ROTOR
D20-003-211 UNION,1 BSP LH ROTOR
D20-004-214 UNION,3/4 NPT RH ROTOR
D20-004B214 REBUILD KIT, D20 3/4"NPT RH
D25-003-21 UNION, 1"BSP LH
D25-003-210 UNION,1 BSP RH
D25-003-211 UNION, 1"BSP LH
D25-003B210 REBUILD KIT
D25-004-214 UNION,1" NPT RH ROTOR
D25-004A0 STANDARD REPAIR
D25-004B214 REBUILD KIT, D25 1"NPT RH
D32-003-210 UNION,1-1/4 BSP RH ROTOR
D32-003-211 UNION,1 1/4 BSP LH ROTOR
D32-004-214 UNION,1 1/4" NPT RH ROTOR
D32-004B214 REBUILD KIT, D32 1-1/4"NPT RH
D32-004C REPAIR KIT
D40-004-214 UNION,1 1/2" NPT RH ROTOR
D40-004B214 REBUILD KIT RH
D40-004C REPAIR KIT
D8-003-210 UNION
D8-004-214 UNION,1/4 NPT RH ROTOR
D8-004B214 REBUILD KIT, D8 1/4"NPT RH

美国deublin公司成立于1945年。是世界上最大的专业生产各种精密气体、液压及冷却液旋转接头、蒸汽旋转接头、冶金旋转接头和各类内部膨胀管的厂家。Deublin公司产品设计新颖，加工精良，性能可靠，不易泄漏，使用寿命长，维护方便，型号系列化。Deublin旋转接头应用于水、蒸汽、气体、液压、热油、真空及冷却液。广泛应用于造纸、冶金、钢铁、印刷、机械等行业，在世界同行业中享有较高的声誉。
