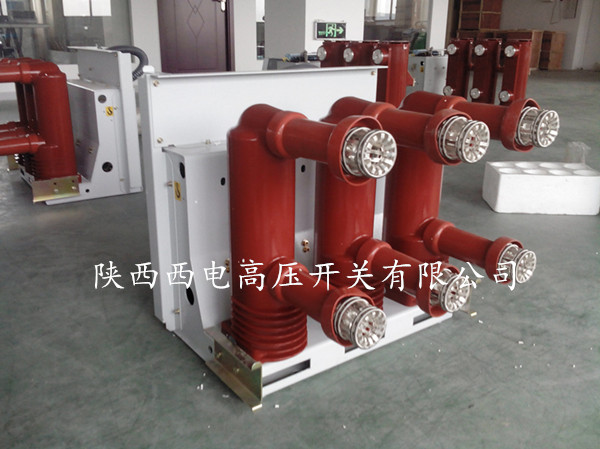

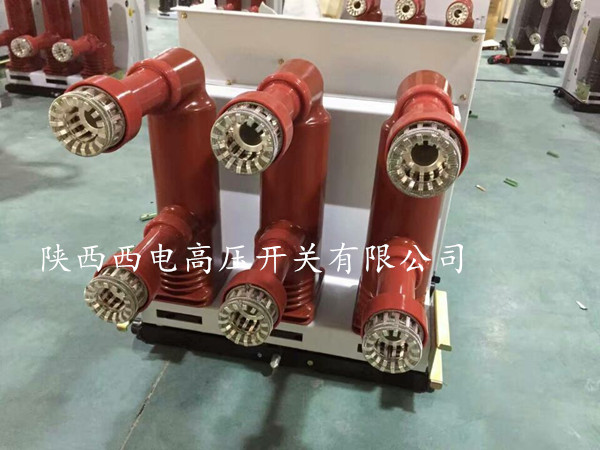

VS1-12/1250-25户内固封式真空断路器

适用范围

ZN63(VS1)-12户内高压真空断路器系三相交流50Hz额定电压为12KV电力系统的户内开关设备，在作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下频繁操作，或多次开断短路电流的场所。

ZN63(VS1)-12户内高压真空断路器采用操动机构与断路器本体一体式设计，即可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

产品使用条件

1 环境温度不高于+40℃，不低于—25℃（允许在—30℃时储运）；

2 海拔高度不大于1000m；

3 空气相对湿度平均不大于95%，饱和蒸汽压日平均值不大于2.2×10Mpa，月平均值不大于1.8×10Mpa；在高温度期间内温度急降时，可能凝露；

4 地震烈度不超过8度；

5 无火灾 爆炸 严重污染 化学腐蚀及剧烈震动场所。

结构特点

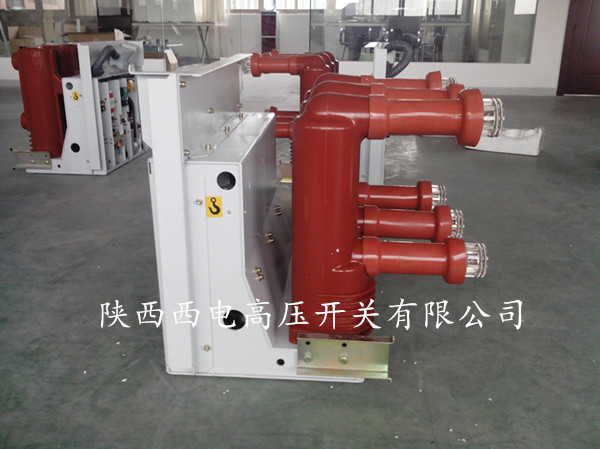

ZN63(VS1)-12户内高压真空断路器采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。

这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。

ZN63(VS1)-12户内高压真空断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

ZN63(VS1)-12户内高压真空断路器操动机构是平面布置的弹簧储能式操动机构，具有手动储能和电动储能功能，操动机构置于灭弧室前的机构箱内，断路器的机构箱同时用作操动机构的构架。 VS1-12/1250-25户内固封式真空断路器

ZN63(VS1)-12户内高压真空断路器机构箱被四块中间隔板分成五个装配空间，期间分别装有操动机的储能部分，传动部分，脱扣部分和缓冲部分，前部设有合，分按钮，手动储能操作孔，弹簧储能状态指示牌，合分指示牌。

这样，灭弧室和机构前后布置组成一个整体，使两者更加吻合，减少不必要的中间传动环节降低了能耗和噪声，使断路器的功能更加可靠。

ZN63(VS1)-12户内高压真空断路器具有寿命长，维护简单，无污染，无爆炸危险，噪音低等优点，适用于频繁操作等比较苛刻的工作条件。断路器即可装入手车式开关柜。也可用于固定式开关柜。

工作原理：
ZN63(VS1)-12户内高压真空断路器，合闸所需能量由弹簧储能机构供给， 储能机构可以由外部电源驱动电机完成，也可以由手动储能把手储能． 储能完成后， 储能指示牌显示“已储能”．

同时， 储能切换开关切断储能电机电源， 断路器处于待合闸状态． 在合闸操作中，不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作，均可使断路器合闸． 合闸动作完成后， 储能指示牌、储能切换开关复位， 电机电源接通．

电机再次储能． 合闸指示牌显示“合”．辅助开关接点转换． 在分闸操作中， 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作， 均可使断路器分闸， 分闸动作完成后， 分闸指示牌显示“合”．辅助开关接点转换． 同时在分闸操作中，计数器自动进一位，可从面板观察窗看到相应的数字．
3、防误连锁：
  ZN63(VS1)-12户内高压真空断路器，合闸操作完成后，在断路器未分闸时， 断路器将不能再次合闸． 断路器合闸操作完成后，如合闸信号未及时去掉， 断路器内部防跳控制回路，将切断合闸回路防止多次重合闸．

手车断路器在未到实验位置或工作位置时，断路器不能合闸．如果选用闭锁断路器，在二次控制电路未接同情况下， 闭锁电磁铁将防止
