一、介绍

VS1（ZN63A）-12型户内高压真空断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用，其中固定式断路器可以增加相应的联锁，以满足配XGN2、GG1A等固定柜的需要。手车式主要配KYN28A-12金属封闭铠装抽出式开关柜。

  二、VS1（ZN63A）-12型户内高压真空断路器使用环境条件

  1、环境温度 温度：+40℃

  温度：-15℃；

  2、环境温度 日平均相对湿度：≤95%

  月平均相对湿度：≤90%

  日平均蒸气压：≤2.2×10-3 MPa

  月平均蒸气压：≤1.8×10-3 MPa；

  3、海拔高度：不超过3000米；

  4、地震烈度不超过8度；

  5、使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体以及无剧烈震动。

  三、VS1（ZN63A）-12型户内高压真空断路器产品机构及工作原理

1、主体结构

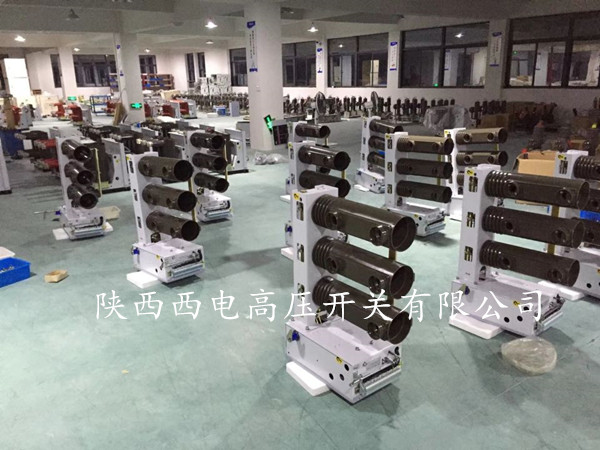

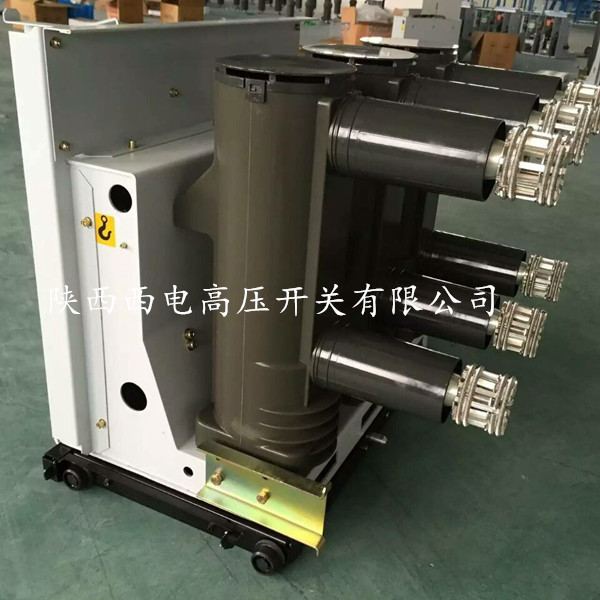

VS1-12户内高压真空断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内，这种机构能有效防止包括外力冲击、污秽环境等外部因素对真空灭弧室的影响。断路器主体安装在断路器框架后部，与操动机构连接成一个整体。

2、储能  10Kv户内高压永磁真空断路器生产厂家

VS1-12户内高压真空断路器合闸所需能量由合闸弹簧储能提供。储能既可由外部电源驱动电机完成，也可以使用储能手柄手动完成。

  四、VS1（ZN63A）-12型户内高压真空断路器配柜宽度可分为：

  650屏接地方案（相距150mm），800屏接地方案（相距210mm），1000屏（相距275mm）接地方案。

  五、VS1（ZN63A）-12型户内高压真空断路器的额定电流分为：

  630A、1250A、1600A、2000A、2500A、3150A、4000A。

  六、安装、调试

  1、VS1（ZN63A）-12型户内高压真空断路器从包装箱中起吊时，挂钩应挂在断路器上有明显标识的起吊孔处，搬移时不得使上、下出线臂受力，同时不应让断路器受到较大的冲击振动。

  注：在正式进柜操作前，请按要求去除起吊装置。

  2、VS1（ZN63A）-12型户内高压真空断路器出厂前已经过严格的出厂检验，参数均符合技术要求。一次回路通电前须做以下准备工作。

  a、检查断路器有无损坏，如有损坏请停止使用。

  b、清除脏污，尤其是绝缘表面，由于运输过程或储存过程造成的脏污会影响产品绝缘性能。

  c、用手动方式按规程操作断路器进行储能、合闸和分闸，观察储能状态、分合位置指示是否正常。

  d、用操作电源操作断路器进行储能、合闸和分闸，观察储能状态、分合位置指示是否正常。

  e、手车式断路器按如下步骤操作：

  将推进手柄插入推进孔中，顺时针摇动为推进，逆时针摇动为退出。推进总行程

200mm。在分闸状态下，应顺利进入工作位置或试验位置，请中速转动手柄20圈，当听到“嗒”的一声时即为到位（切忌用力过大而损伤推进机构），同时相应位置指示（S8、S9）回路接通。

 操作过程可能出现的现象

  序号

  现象

  原因

  不能合闸

  1、处于未储能状态

  2、已处于合闸位置状态

  3、手车式断路器未完全进入工作位置或试验位置

  4、选用了合闸闭锁装置，而辅助电源未接通回低于技术条件要求

  5、二次线路不准确

  不能推进推出

  1、断路器处于合闸状态

  2、推进手柄未完全插入推进孔

  3、推进机构未完全到试验位置，致使和舌板不能与柜体解锁

  4、柜体接地联锁未解开

  按上述原因检查后，仍有疑问的请与生产厂家联系。

  3、正式运行时额定电流1600A及级请按要求去除绝缘筒盖。

  4、进行工频耐压绝缘试验。
