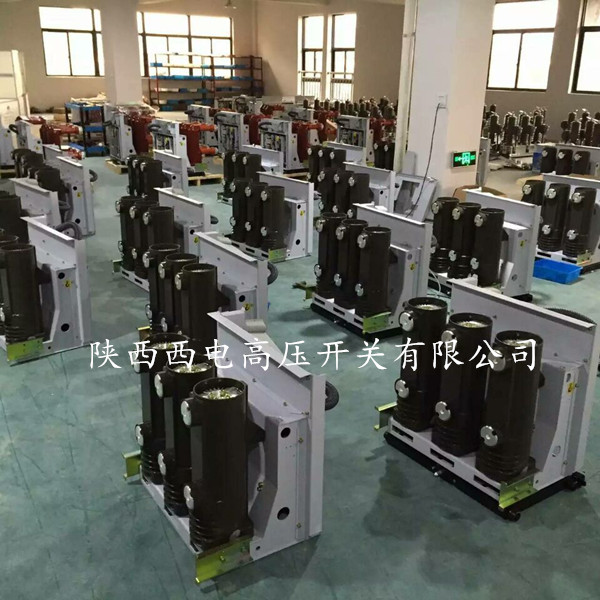

ZN63-12/630-25户内固定式真空断路器
概述
ZN63A(VS1)-12型户内高压真空断路器，是用于12kV电力系统的户内开关，作为电网设备、工矿企业动力设备的保护和控制单元，可与KYN28(GZS1)型、XGN型、GG-1A型等开关柜配套。产品符合GB1984-2014标准。配套产品有：隔离手车、熔断器手车及电压互感器手车等。
使用环境条件及配柜宽度
环境温度：不高于+40℃，不低于-15℃；
相对湿度：日平均值不超过95%；月平均值不超过90%；
地震烈度：不超过8度；
水蒸汽压力：日平均值不超过2.2kPa，月平均值不超过1.8kPa；
海拔高度：不超过1000m，高海拔可达4500m，(需非标评审)；
使用环境：在无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；
配柜宽度：650mm，800mm，1000mm。
结构特点
1、断路器采用模块式操动机构，整体布局合理、美观、简洁；
2、电器元件采用模块化设计，拆卸容易，损坏的电器元件更换方便；
3、断路器一次回路采用普通绝缘筒装配；
4、高寿命，断路器满足机械寿命M2级，电寿命E2；
5、具有优良的开断性能，可理想切合感性和容性负载； ZN63-12/630-25户内固定式真空断路器
6、通用性强适配于主流开关柜，也可单独使用，与国内同类产品可互换；
7、固定式和手车式两种安装单元满足了柜体与断路器配装的不同要求。
配套产品：熔断器手车、隔离手车及电压互感器手车等。
产品结构及特点
真空灭弧室
断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。
总体结构
断路器总体结构采用操动机构和灭弧室前后布置的形式，主要电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用 APG工艺浇注而成，因而它特别抗爬电。这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在
湿热及严重污秽环境下也可对电压效应呈现出高阻态。
断路器在合闸位置时主回路电流路径：
上出线座28经固定在灭弧室上的上支架27到真空灭弧室内部静触头，经动触头及其联接的导电夹，软连接，至下支架30，下出线座32。由绝缘拉杆34与内部碟形弹簧33经过断路器连杆系统来完成断路器的操作运动及保持触头接触。
