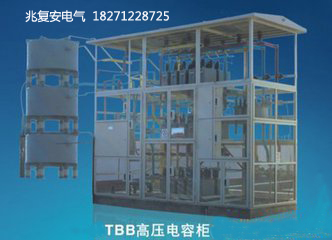

一、概述
TBB系列高压无功集中补偿柜主要用于6～35kV系统中，用以补偿系统无功功率，提高功率因数，调整电网电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率。
电力系统中的负载大部分是感性的，加上各工矿企业越来越多的使用电力电子设备，使电网功率因数很低。较低的功率因数降低了设备利用率，增加了供电投资，有损电压质量，降低了设备使用寿命，增加了线损。为了改善电网功率因数很低带来的这些不利于生产的因素，必须使电网功率因数得到有效提高。显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。合理的办法是在需要无功功率的地方产生无功功率。在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。并联电容器后电压与电流的相位差变小，使功率因数提高。
TBB系列高压电容补偿柜的应用范围极为广泛，适用于冶金、矿山、建材、石化、机械等行业供配电系统集中补偿。
二、性能特点
l 采用优质高压电力电容器，具有可靠性高、寿命长、损耗小、运行温升低、故障率低等特点，电容器内置或外置放电元件，保证装置在脱离电网后，5分钟内将残压降至50V以下；
l 采用高压喷逐式熔断器作为单台电容器的短路保护，确保设备安全运行；
l 配置电抗率为1%-12%的串联电抗器，可限制合闸涌流和抑制3次以上谐波。电抗率大小视用户要求配置；
l 视补偿容量大小可采用单星形或双星形接线方式，保护方式主要有中性点不平衡电流保护、开口三角电压保护、电压差动保护。
l 节电效果明显，将电网功率因数提高到0.95以上，电流下降10%～20%，有效降低线损。
l 自身损耗低，本装置所使用的电容器，自身的能量损失极小是一般油浸低胆电容器的五分之一以下。
三、主要技术指标
1 额定电压：10kV
2 额定控制电压：220V
3 额定投切容量：4000kvar/每回路(值)
4 绝缘水平：42 kV/min
5 机械寿命：10万次
四、常规元件表
|
代 号 |
名 称 |
型 号 |
备 注 |
|
QS |
隔离开关 |
GN19，GN30 |
|
|
QF |
真空断路器 |
VS1--12 |
|
|
TA |
电流互感器 |
LA-10 |
|
|
GE |
接地开关 |
JN2-10 |
|
|
FS |
避雷器 |
HY5WR-17/45 |
|
|
L |
串联电抗器 |
CKSG |
|
|
C |
并联电容器 |
BFM |
|
|
FD |
放电线圈 |
FDRZ2 |
|
|
FU |
喷逐式熔断器 |
BRW2-10 |
|
|
母线、绝缘子 |
|||
|
二次控制元件 |
|||
|
柜体、构架等 |
五、执行和参照标准
GB/T11022-1989 《高压开关设备和控制设备标准的共用技术要求》
GB50227-95 《并联电容器装置设计规范》
JB7111-93 《高压并联电容器装置》
DL/T604-1996 《高压并联电容器装置订货技术条件》
六、型号命名
七、使用环境：
l 环境温度：-20℃~+40℃
l 相对湿度：不超过85%
l 海拔高度：小于1000m
l 安装地点无剧烈振动，地面倾斜度不超过50
l 安装地点无导电及爆炸性尘埃，无腐蚀性气体
l 供电电源符合国家标准规定，没有较强的谐波分量。
注：若有特殊环境使用条件，请在订货时与我公司申明和协商
八、定货须知:
订货时须提供下列资料：
1、 订货时须注明：额定电压,额定功率,负载变化情况,补偿前及补偿后的功率因数.
2、明对柜体颜色，柜体尺寸有关特殊要求。
3、备型号、数量及二次线路操作电压等。
4、用户所需电容柜的投切方式和配置。
5、不能满足一般环境条件的应特别提出。
6、客户一次电压、电流互感器的变比。
7、补偿装置进、出线方式
注：若有特殊要求，请与我公司协商定货。
