一、概述

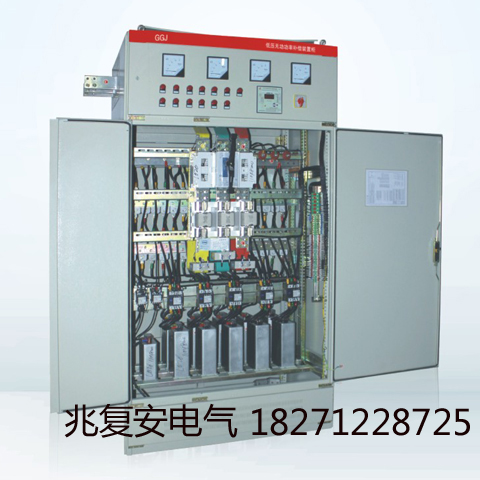

GGJ系列低压无功功率自动补偿电容柜适用于各行各业的生产及民用的100Kva以上，额定电压为380V，频率为50Hz的三相配电系统中，将其与用电设备并联在低压配电母线或变压器的低压侧母线上，作为集中补偿用。
二、型号含义
三、技术参数
1、额定电压：380V
2、额定频率：50Hz
3、补偿方式：三相补偿和单相补偿相结合。
4、补偿容量：420kvar~60kvar。
5、补偿方式：循环投切，编码投切，模糊控制自动投切。
6、控制物理量：无功功率或无功电流
7、最快响应时间：≤20ms
四、使用环境条件
● 环境温度：－40℃～＋50℃；
● 空气相对湿度不超过95％；
● 海拔高度不超过2000m(海拔2000m以上的可根据具体工况特殊设计)；
● 最高工作电压不超过额定电压的110％（过渡过程除外）；
● 最大工作电流不超过额定电流的1.3倍（过渡过程除外）。
注：若有特殊使用条件，请在订货时与制造商申明、协商。
五、性能特点
■采用自愈式电容器，其性能大大优于油浸纸介电容器，电容器元件的介质和极板有自愈性能，介质损耗低，体积小，容量大，是一种有发展前途的电力节能产品。
■装有无功功率补偿自动控制器，可自动循环，分步投切电容，投切时间间隔可调，使电网无功消耗保持在最低状态，从而有效提高电网电压质量，减少输配电系统和变压器的损耗。
■可根据负载的变化、电压的波动和功率因数的高低自动调节无功量，不会因此而出现过补偿或欠补偿的现象。
■可采用手动或自动投切方式。自动投切时，根据功率因数变化随时投切，无需人工操作，实现了控制过程的自动化。
■采用专用接触器投切电容，有效的抑制了合闸涌流和高次谐波对电网的影响。
■采用多种保护：
1）单台熔丝或空气开关保护；
2）过电流保护；
3）过电压保护；
4）欠电压保护；
■选择合适的容量可使功率因数提高到0.95以上。
六、订货须知
■订购的产品型号、规格、数量；
■所配电网、功率、电压、电流、功率因数，有无谐波，含几次谐波；
■工作类型表达；
■与正常使用条件下不同的特殊要求；
注意：如有特殊要求请另行与本公司协商。
