一、概述

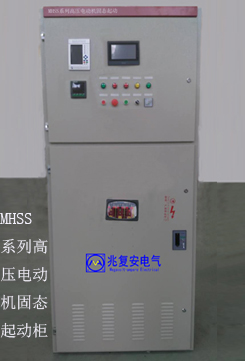

MHSS系列高压固态软起动柜(以下简称软起动柜)是采用最新理念设计的高压电机软起动柜，主要适用于鼠笼式异步、同步电动机的起动和停止的控制与保护。它采用高质量串联用晶闸管，无级控制输出电压、使电动机平稳地起动和停止。它具有过载、缺相、起动峰值过流等故障保护功能，使用它可减少电动机直接起动引起的电网电压降，使用该产品不影响共网其他设备的正常运行，可减少电动机的冲击电流，冲击电流会造成电动机局部温升过大，降低电动机寿命；可减小直接起动带来的机械冲击，冲击加速所传动机械的磨损；减少电磁干扰，冲击电流会以电磁波的形式干扰电气仪表的正常运行，高压软起动可以起停自如，提高工作效率。
二、型号含义
三、 技术参数
三相电源：AC3KV 、6KV 、10KV、15KV±30%
控制电源:AC220V+15%，
频率：50Hz±3%
适用电机:一般鼠笼型异步电动机 ，同步电机
起动频度：可频繁起动,建议每小时起动不超过10次
防护等级:IP4X
冷却方式：自然冷却或强迫风冷
安装位置：户内
环境条件：海拨超过1500米，应相应降低容量使用
环境温度：-25~+45°C之间
相应湿度不超过95%(20°C±5°C)
无易燃、易爆、腐蚀性气体，无导电尘埃，室内安装，通风良好，振动小于0.5G
四、使用环境条件
1. 环境温度：0～+40℃（带加热装置-20℃）
2. 相对湿度：≤90%（25℃）
3. 海拔高度：≤1000米
4. 地面倾斜度：≤5o
5. 安装地点无火灾及爆炸危险、无化学腐蚀及剧烈震动
6. 特殊使用条件可在订货时具体协商
五、产品特点
1 多种起动方式
点动、限流起动、电压斜披起动、限流+电压斜披起动、限流+电压斜披起动+突跳起动，根据不同的负载可选择相应的起动参数，达到的起动效果，使得电机起动更加准确、平滑。
2 起动控制
整机设有本地、远程（外部干接点）、DCS、通迅（485接口、Modbus）起停控制功能；
3 软起/直接起动
整机设计了“软起/直接起动”的转换功能，内置旁路接触器具有直接起动的容量，保证生产的连续性。
4 晶闸管的保护
阻容网络吸收动静态均压技术，保证功率器件在高电压下串联的可靠安全运行。
5 强大的抗干扰
采用信号多级处理及隔离技术，具有高抗干扰性的数字式触发器与光纤隔离技术、使得装置的高、低压做到可靠的隔离。
6 模块化设计

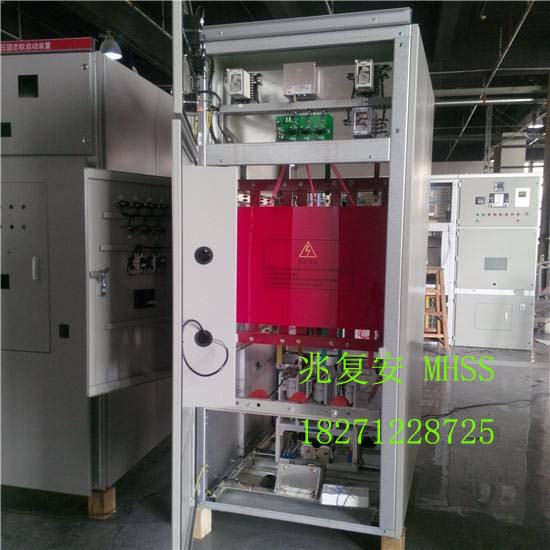

采用高压功率晶闸管，组件式结构、模块化设计，便于安装整机维护。
7 多样化进出线方式
根据用户现场要求可选择下进下出，上进下出，侧进下出，侧进测出的电缆安装方式。
8 通讯接口( 可选功能)
RS-485通讯接口，内嵌标准MODBUS协议，方便组态连接。可与上位机或集中控制中心进行通信。
9 模拟信号输出 ( 可选功能)
整机可提供标准4—20ma信号(压力、温度、流量等)的传输。
10 友好的人机界面
采用LCD液晶中文显示面板，使编程及参数调整更加方便。故障及实时监控更加直观，提高了工作效率。
11 故障记忆
记录15次故障，便于用户查找最近的故障原因。
六、 订货须知
订货时请提供下列资料：
u 上端电源状况
u 电动机型号、额定电压、额定电流、额定功率、额定转速
u 电动机拖动负载类型（风机、水泵等）
u 设备进出线方式
u 设备使用环境
u 若用户有其它要求请与我公司联系
