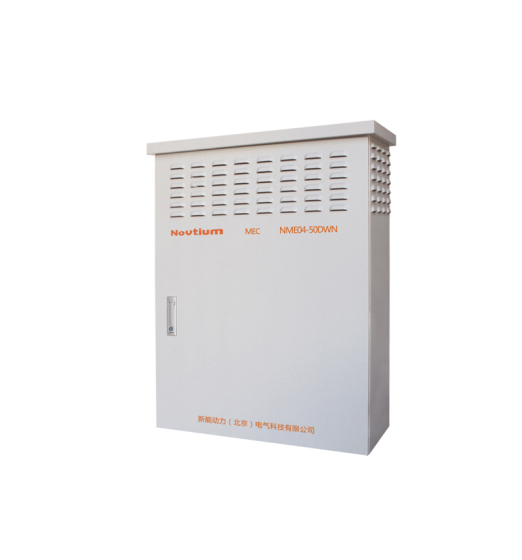

新能动力研发生产的220V配网单相电能质量装置MEC（Multifunctional Electricity Controller & Optimizer）用于220V低压单相供电线路，可快速补偿无功功率、谐波滤除，抑制电压波动和闪变，响应时间小于3ms，可靠性高，寿命长，可解决传统并联电容器补偿的缺陷，很好的满足配电网供电质量及节能应用要求。
在220V线路末端加装配网MEC后能够大幅改善系统的电能质量，具体有如下几个方面：
﹒使无功达到就地平衡，大幅度降低低压配电网的线路损耗，提高配网实际输电能力。
﹒滤除低压配网用户设备产生的谐波电流，消除谐波电流在线路上产生的损耗及对其他用电设备的干扰。
﹒有效稳定末端电压，提高供电质量。
﹒有效改善由于高压线路雷击、瞬间短路、过负荷等原因造成的电压闪变等异常情况，降低线路断电故障率。
产品特点：
1.模块化设计，补偿无功、谐波；
2.抑制电压波动和闪变；
3.响应速度快，响应时间≤3ms；
4.平均无故障时间≥10万小时；
5.无容量衰减；
6.运行安全稳定；
7.设计使用寿命大于20年；
8.可实现远程四遥功能，实现电量监控；
9.防雨防尘设计，满足户外安装要求。
| 规格 |
NME04 -30DWN |
NME04 -50DWN |
NME04 -75DWN |
NME04 -100DWN |
NME04 -150DWN |
|
| 额定电压（VAC） | 400 | |||||
| 额定电流（A） | 43.3 | 72.2 | 108.3 | 144.3 | 216.5 | |
| 额定容量（kvar） | ±30 | ±50 | ±75 | ±100 | ±150 | |
| 输入电压范围（VAC） | 400±20% | |||||
| 额定电网频率（Hz） | 50±5% | |||||
| 过载电流倍数 | 1.2（1min） | |||||
| 工作效率（%） | 98.5 | |||||
| 工作环境温度（℃） | -30~45 | |||||
| 工作环境湿度（%） | <95%，无凝露 | |||||
| 冷却方式 | 强迫风冷 | |||||
| 防护等级 | IP44 | |||||
| 工作海拔 | ≤2000米（＞2000米需降容使用） | |||||
| 噪音 | ≤55db | |||||
| 通信 | RS485，TCP/IP网口，GPRS，蓝牙 | |||||
| 保护 | 输出过流保护、直流电压过压保护、过补偿保护、过温保护等 | |||||
| 界面 | 移动终端APP，TFT真彩触摸屏（可选），实时电压电流数据显示，参数设定，故障记录 | |||||
| 外形尺寸/mm（WxDxH） | 620x250x890 | 790x370x950 | 820x420x1050 | |||
| 线制 | 三相四线 | |||||
| 无功调节范围 | 从额定容性无功到额定感性无功连续可调 | |||||
| 可滤除谐波次数 | 2~17次 | |||||
| 谐波补偿率 | >80% | |||||
| 响应时间 | <3ms | |||||
| 允许电压骤升 | 120% | |||||
| 允许电压骤降 | 50% | |||||
| 允许电压闪变宽度 | 2S | |||||
| 三相不平衡度 | ±5%（额定电流） | |||||
| 可靠性及寿命 |
设计寿命20年 |
|||||
