●可组成大功率整机。
产品特点：

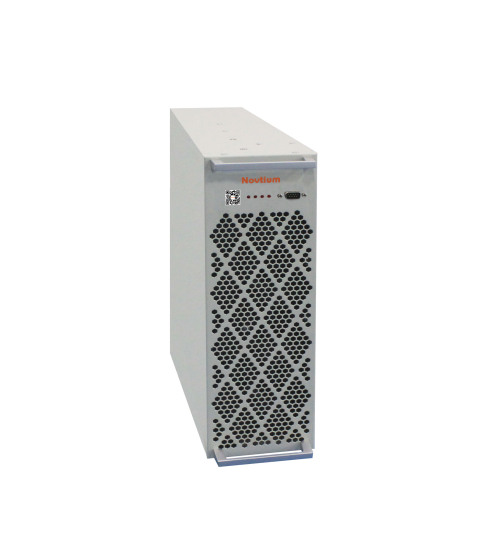

1.MEC模块，单台容量25~200kvar；
2.接口简单，方便接线，易并联；
3.同时补偿无功、谐波、三相不平衡、电压闪变；
4.安装形式多样，适合各种柜型安装；
5.集SVG、APF功能为一体，成本低；
6.自身功耗低，占地面积小；
7.独立风道防尘设计，免维护。
| 规格 |
NMEMG 04-25N |
NMEMG 04-30N | NMEMG 04-40N | NMEMG 04-50N | NMEMG 04-60N | NMEMG 04-75N | NMEMG 04-100N | NMEMG 04-150N | NMEMG 04-200N | |
| 额定电压（VAC） | 400 | |||||||||
| 输入电压范围（VAC） | 400（-20%~+15%） | |||||||||
| 额定容量（kvar） | ±25 | ±30 | ±40 | ±50 | ±60 | ±75 | ±100 | ±150 | ±200 | |
| 工作频率（Hz） | 50±5% | |||||||||
| 额定电流（A） | 36 | 43 | 58 | 72 | 87 | 108 | 144 | 175 | 288 | |
| 过载电流倍数 | 1.1 | |||||||||
|
外形尺寸/mm （WxDxH） |
128*410*420（图A） | 225*530*580（图B）/185*550*550（图C） | 185*550*600（图D） | 225*580*640（图E） | ||||||
| 线制 | 三相三线/三相四线 | |||||||||
| 工作环境温度（℃） | -30~+50℃（40℃以上需要降额使用） | |||||||||
| 运行环境湿度（%） | <95%，无凝露 | |||||||||
| 冷却方式 | 强迫风冷 | |||||||||
| 防护等级 | IP21 | |||||||||
| 谐波 | 满足《电能质量公共电网谐波》GB/T14549-93 | |||||||||
| 工作海拔 | 0~3000m（＞2000m，需降容使用），（高原型0~5000m） | |||||||||
| 无功调节范围 | 从额定容性无功到额定感性无功连续可调 | |||||||||
| 可滤除谐波次数 | 2~13次 | |||||||||
| 谐波补偿率 | ＞80% | |||||||||
| 响应时间 | ≤3ms | |||||||||
| 允许电压骤升 | 1.1 | |||||||||
| 允许电压骤降 | 0.5 | |||||||||
| 允许电压闪变宽度 | 2S | |||||||||
| 三相电压不平衡度 | 正常额定功率±2%，短时间额定功率为±5% | |||||||||
| 智能通讯 | Modbus、蓝牙（可选配）、wifi（可选配）、GPRS（可选配） | |||||||||
| 可靠性及寿命 | 设计寿命20年 | |||||||||
| 电磁兼容 |
符合GB7251-2005（GB/T 7261-2000） |
|||||||||
