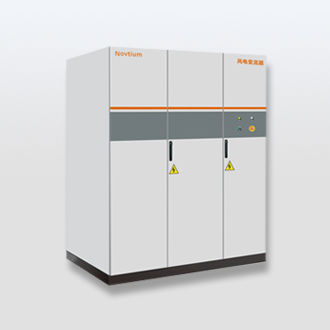

?风电全功率变流器简介
新能动力在多年变流器产品研究的基础上推出了基于IGBT的模块化独立直流母线型全功率风机变流器和集成水冷系统的模块化风机变流器。适用于2.0及2.5MW直驱型风力发电机组。通过模块化设计和集成水冷系统，大大提高了变流器可靠性和维护性；通过集成化设计，减少整机尺寸并降低整机成本；通过内部集成的Chopper电阻模块，可完全满足低电压穿越要求。
|
适用风机 |
类型 |
直驱型 |
|
额定功率 |
2.0MW |
|
|
额定容量 |
2.1MVA |
|
|
基本参数 |
单模块容量 |
868kVA |
|
模块数 |
3 |
|
|
冷却方式 |
内部集成水冷系统 |
|
|
整机尺寸（长*宽*高） |
1700*1200*2450mm |
|
|
模块尺寸（长*宽*高） |
790*234.5*790mm |
|
|
效率 |
>97% |
|
|
噪音 |
≤80dB |
|
|
防护等级 |
IP54 |
|
|
通讯协议 |
CAN open、Profibus、TCP/IP |
|
|
网侧参数 |
额定容量 |
2580kVA |
|
额定电压 |
AC 690V |
|
|
电压波动范围 |
-20%~10% |
|
|
额定频率 |
50Hz |
|
|
频率波动范围 |
47~53Hz |
|
|
额定输出电流 |
2157A |
|
|
最大输出电流能力 |
2373A |
|
|
过载能力 |
1.1倍60s，1.2倍10s |
|
|
功率因数调节范围 |
-0.95~0.95 |
|
|
机侧参数 |
额定容量 |
2604kVA |
|
额定电压 |
AC 690V |
|
|
额定输入电流 |
2178A |
|
|
最大输出电流能力 |
2396A |
|
|
机侧电压变化率du/dt |
800V/us |
|
|
其它参数 |
运行环境温度 |
-30~45℃ |
|
存储环境温度 |
-40~70℃ |
|
|
相对湿度 |
≤95% |
|
|
海拔高度 |
普通型≤2000m；高原型≤5000m |
|
|
低电压穿越方式 |
直流侧Chopper电路 |
|
|
低电压穿越能力 |
符合《GB/T 19963-2011 风电场接入电力系统技术规定》 |
|
|
保护功能 |
过热保护、机侧过压保护、网侧过压保护、直流母线过欠电压保护、过流保护、超速保护、变流器超温保护、接地故障保护、短路保护、三相不平衡保护。 |
|
适用风机 |
类型 |
直驱型 |
|
额定功率 |
2.0MW |
|
|
额定容量 |
2.1MVA |
|
|
基本参数 |
单模块容量 |
868kVA |
|
模块数 |
3 |
|
|
冷却方式 |
内部集成水冷系统 |
|
|
整机尺寸（长*宽*高） |
1700*1200*2450mm |
|
|
模块尺寸（长*宽*高） |
790*234.5*790mm |
|
|
效率 |
>97% |
|
|
噪音 |
≤80dB |
|
|
防护等级 |
IP54 |
|
|
通讯协议 |
CAN open、Profibus、TCP/IP |
|
|
网侧参数 |
额定容量 |
2580kVA |
|
额定电压 |
AC 690V |
|
|
电压波动范围 |
-20%~10% |
|
|
额定频率 |
50Hz |
|
|
频率波动范围 |
47~53Hz |
|
|
额定输出电流 |
2157A |
|
|
最大输出电流能力 |
2373A |
|
|
过载能力 |
1.1倍60s，1.2倍10s |
|
|
功率因数调节范围 |
-0.95~0.95 |
|
|
机侧参数 |
额定容量 |
2604kVA |
|
额定电压 |
AC 690V |
|
|
额定输入电流 |
2178A |
|
|
最大输出电流能力 |
2396A |
|
|
机侧电压变化率du/dt |
800V/us |
|
|
其它参数 |
运行环境温度 |
-30~45℃ |
|
存储环境温度 |
-40~70℃ |
|
|
相对湿度 |
≤95% |
|
|
海拔高度 |
||
|
低电压穿越方式 |
直流侧Chopper电路 |
|
|
低电压穿越能力 |
符合《GB/T 19963-2011 风电场接入电力系统技术规定》 |
|
|
保护功能 |
过热保护、机侧过压保护、网侧过压保护、直流母线过欠电压保护、过流保护、超速保护、变流器超温保护、接地故障保护、短路保护、三相不平衡保护。
|
