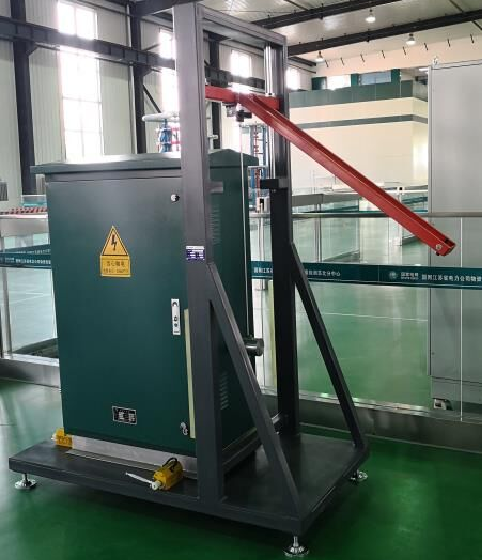

机械碰撞试验台
电动式机械碰撞试验台制作标准：
依据高压开关标准要求制作：GB7251-2013《低压成套开关设备和控制设备》、GB3906-2006 《3.6KV-40.5KV交流金属封闭开关设备和控制设备》、GB/T 11022—2011《高压开关设备和控制设备标准的共用技术要求》、GB/T 1984—2014 《高压交流断路器》、GB/T 7674-2008 《额定电压72.5kV及以上气体绝缘金属封闭开关设备》等。
电动式机械碰撞试验台用途：
主要用于JP柜、低压开关柜、电缆分支箱、计量表箱等产品的机械碰撞试验，通过更换不同类型的锤击头实现各种能量的碰撞试验。本装置具有操作简单，使用方便，安装快捷等优点。
电动式机械碰撞试验台主要结构：
主要由：1、机架，2、样品固定平台，3、锤击头，4、锤击头提升机构、5、锤击头限位和释放机构（冲击高度）等组成。
机架：机架由型材和钢板一体式焊接而成，保证标准对机架刚度的要求，也方便移动和安装。
样品固定平台：整个样品固定平台具有：高刚度，样品安装方便、样品安装灵活多样等特点。
锤击头：符合标准：GB/T 2423.55试验eh：锤击试验 的标准要求，根据不同冲击能量的要求可以更换不同的锤击组件。
锤击头提升机构：不同大小的试样，锤击点也不同，试验台通过锤击头提升机构来确定锤击点的位置。
锤击头限位和释放机构：通过限位机构来确定冲击高度，锤击头锁止于限位机构后，按“释放按扭”释放锤击头并自由摆动冲击到样品表面。
主要特点：
1、 采用电动控制摆锤冲击高度。
2、 根据不同的冲击能量，可以更换不同的摆锤、调节不同的冲击高度。
3、 试验可以在固定台上360度转动，便于冲击各种表面。
4、 摆锤为电动释放。
5、 系统集成化程度高，操作便捷，有效减少产品占地面积。
6、摆杆角度：0-90°可调，刻度显示；
7、摆杆长度：1000㎜；
8、配置锤头：2、5、10、20、50J锤头各一个，1J和2J摆杆通用，其余摆杆通用；
9、冲击试验高度：200-1200mm,可调
10、冲击能量，等效质量及跌落高度对照表：
|
能量/J |
2 |
|
5 |
10 |
20 |
50 |
|
等效质量/kg（±2%） |
0.5 |
|
1.7 |
5 |
5 |
10 |
|
跌落高度 （±1%/mm） |
400 |
|
300 |
200 |
400 |
500 |
11、锤头标准及参考尺寸（根据等效质量要求长度有所变化）：
|
能量/J |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
|
|
等效质量±2%kg |
0.5 |
1.7 |
5 |
5 |
10 |
|
|
材料 |
钢 |
|||||
|
R/mm |
25 |
25 |
50 |
50 |
50 |
|
|
D/mm |
35 |
60 |
80 |
100 |
125 |
|
|
f/mm |
7 |
10 |
20 |
20 |
25 |
|
|
r/mm - |
- |
6 |
- |
10 |
17 |
|
|
l/mm |
根据等效质量调整确定，见附录A |
|||||
