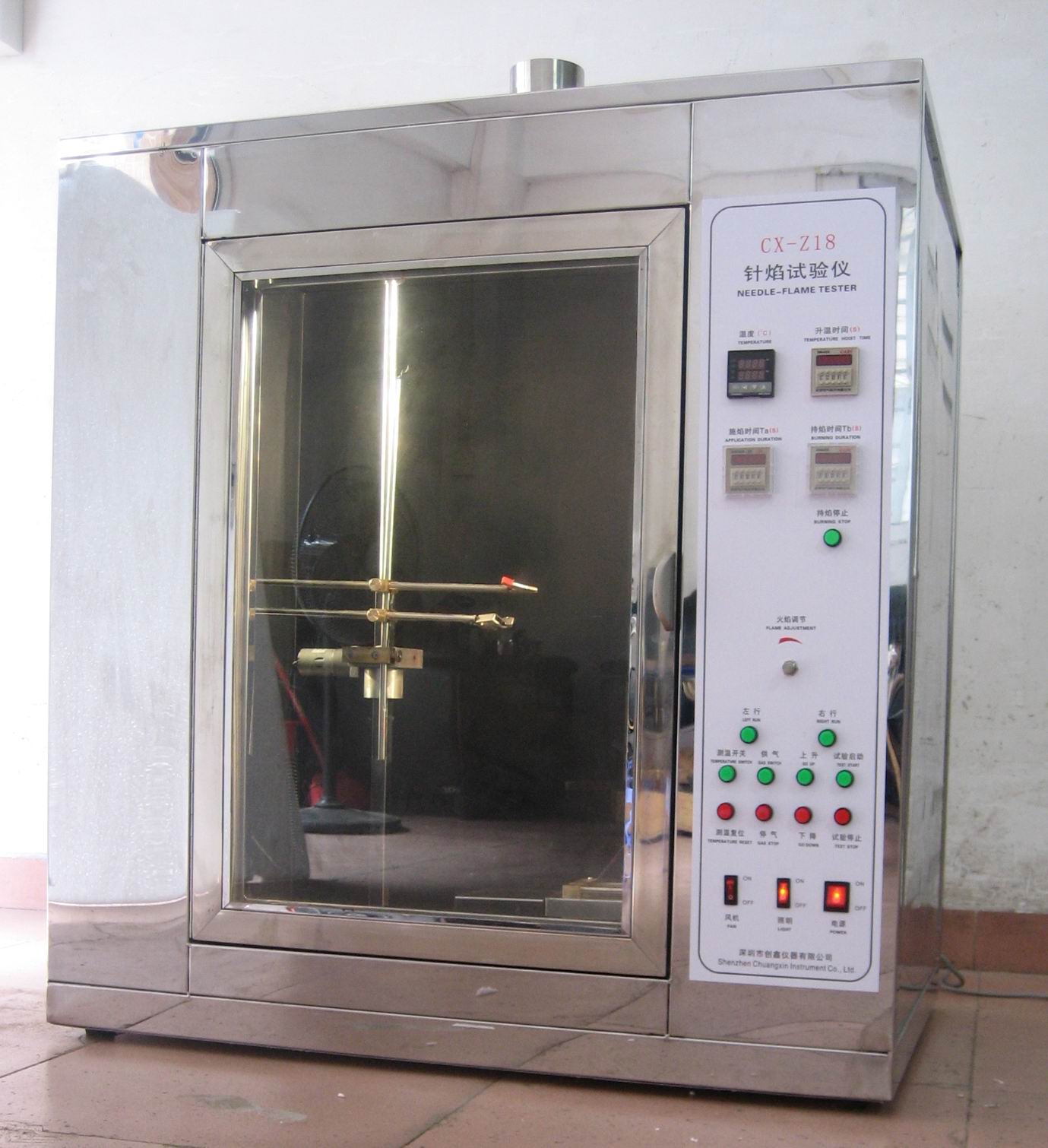

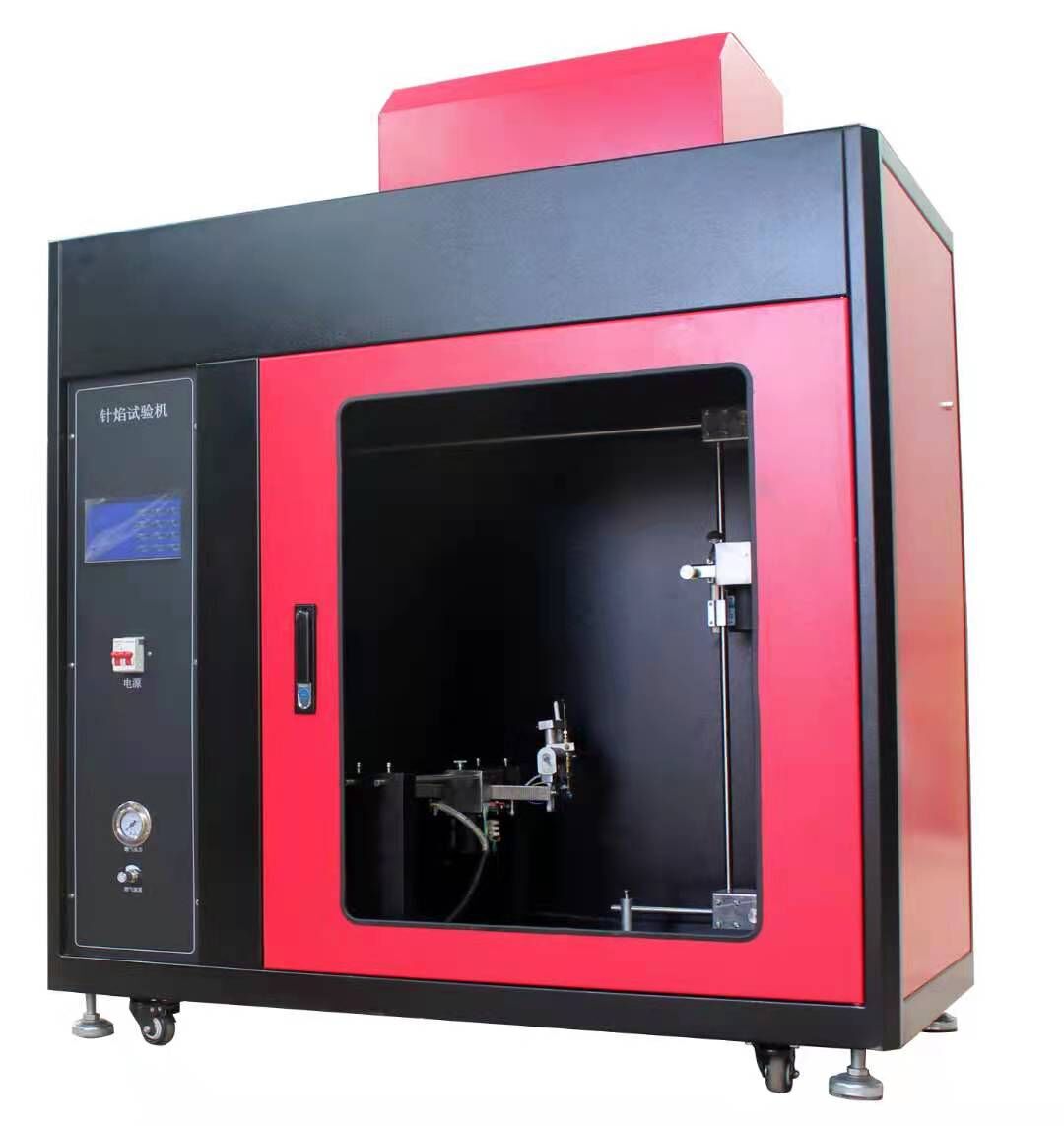

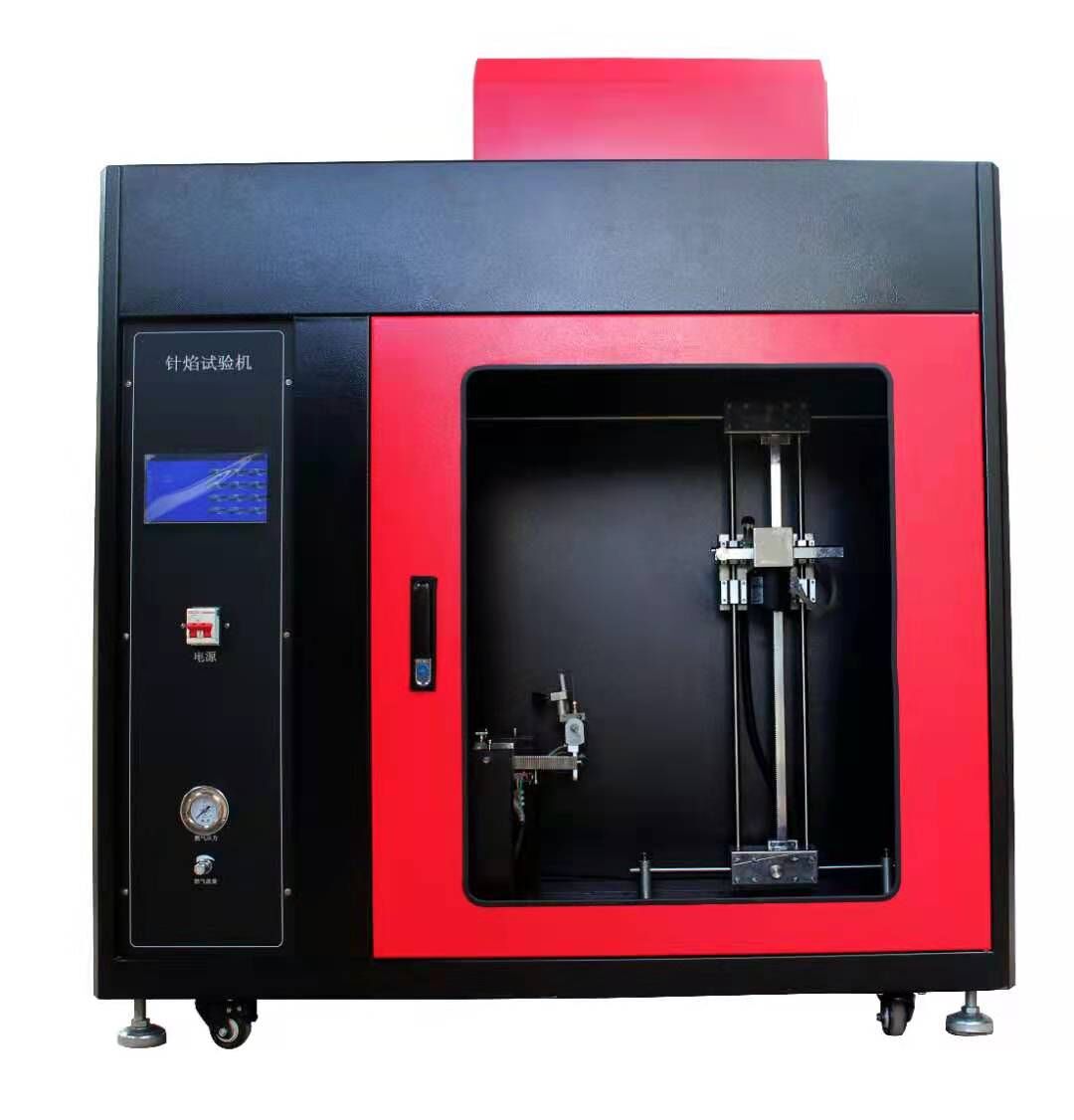

可程式针焰试验仪
一、产品功能特点
1.可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能
2.自动化程度高：自动记录试验时间，自动显试结果，自动计时，自动点火，施焰结束后本生灯自动退回,可选择是否关闭燃气
3.启动时可选择是否自动点火
4.式样夹前、后、上、下进退均可触摸屏操控，启动、停止、燃气、计时、点火、保存、保存、照明、排风均通过触摸屏控制实现，指尖轻触即可完成试验
5.计时按钮配合PLC自动记录储存燃烧耗时间
6.试验时间系统自动记录，并生成试验结果
二、相关技术参数
1. 针状燃烧器：内孔 Φ 0.5mm ± 0.1mm ，外径 ≤Φ 0.9mm ，长 ≥ 35mm
2. 燃烧器施焰角度：0- 45°( 任意调节 )
3. 施燃时间：0-999.9s±0.1s任意可调 (火焰自动进退，无需动手操作)
4. 持燃时间：0-999.9s±0.1s，自动记录，手动暂停
5. 火焰高度：12mm ± 1mm (带高度测量尺)
6. 针头高度：大于35mm（内径ф0.5，外径ф0.9）
7. 施燃气体： 95% 丁烷气 ( 可采用瓶装液化石油气，注：气源和链接头用户自备)
8. 气量大小可调（精密流量阀）
9. 火焰校准装置： （选配）
温度测试范围：0~1000℃
火焰温度要求：从100℃±2℃升到700℃±3℃的时间在23.5秒±1秒之内
Φ0.5mm（K型）镍铬/镍铝丝热电偶，对地绝缘
传热铜块：Ф4.0x6.0mm
10. 试验过程：试验程序自动控制，独立抽风
11. 试样位置上下左右自动调节
12. 燃气报警系统（选配）
13. 触摸屏控制（标配）
14. 外型尺寸:宽1160mm×深600mm×高1310（含脚）mm（（可根据客户要求定做不锈钢机箱、0.75 立方或 1 立方 ）
15. 燃烧试验区容积：＞0.5立方,长*宽*高约900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux
三、适用标准
设计标准：GB5169.5-2008电工电子产品着火危险试验 第5部分：试验火焰 针焰试验方法 装置、确认试验
GB4706.1-2005 家用和类似用途电器的安全通用要求
参照标准：IEC60695 -11-5、GB/T5169.5-2008、GB4706.1-2005
