2J-50J摆锤冲击试验装置
摆锤冲击试验装置
一、产品概述
依据IEC60068-2-75，IEC 62262 ，高压开关标准要求制作：GB7251-2013《低压成套开关设备和控制设备》、GB3906-2006 《3.6KV-40.5KV交流金属封闭开关设备和控制设备》、GB/T 11022—2011《高压开关设备和控制设备标准的共用技术要求》、GB/T 1984—2014 《高压交流断路器》、GB/T 7674-2008 《额定电压72.5kV及以上气体绝缘金属封闭开关设备》等。
二、用途：
主要用于JP柜、低压开关柜、电缆分支箱、计量表箱、LED灯具等产品的机械碰撞试验，通过更换不同类型的锤击头实现各种能量的碰撞试验。本装置具有操作简单，使用方便，安装快捷等优点。
二、技术参数
1、摆杆：长度1000㎜，外径15.9 mm、壁厚1.5 mm的钢管，与锤头构成各等效质量；
2、冲击点上下可调，行程200-1200mm,可定制高度，冲击装置前后左右可移动。
3、撞击锤头见表1撞击元件特性，配2，5,10,20J锤头摆杆，50J选配。
4、冲击能量、等效质量与跌落高度对照见表2 跌落高度。
5、IK等级参数对应表见表3 IK代码及其相应碰撞能量的对应关系
6、结构原理：试样为正常安放，调整冲击点，定位冲击装置，按释放杆锤头自由冲击试样。

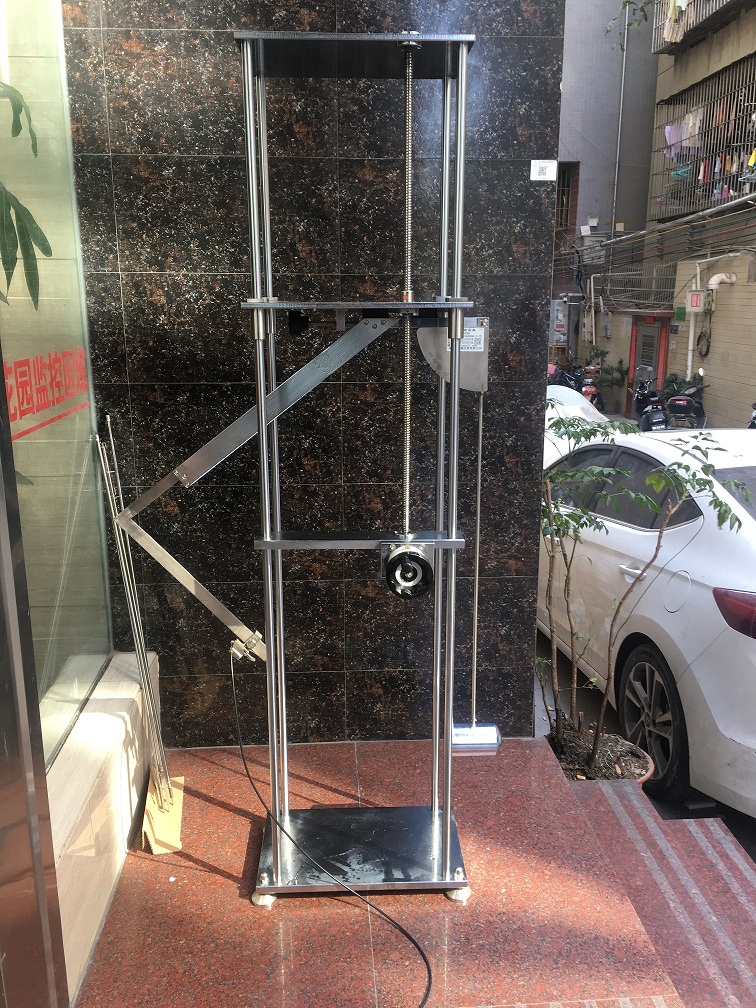

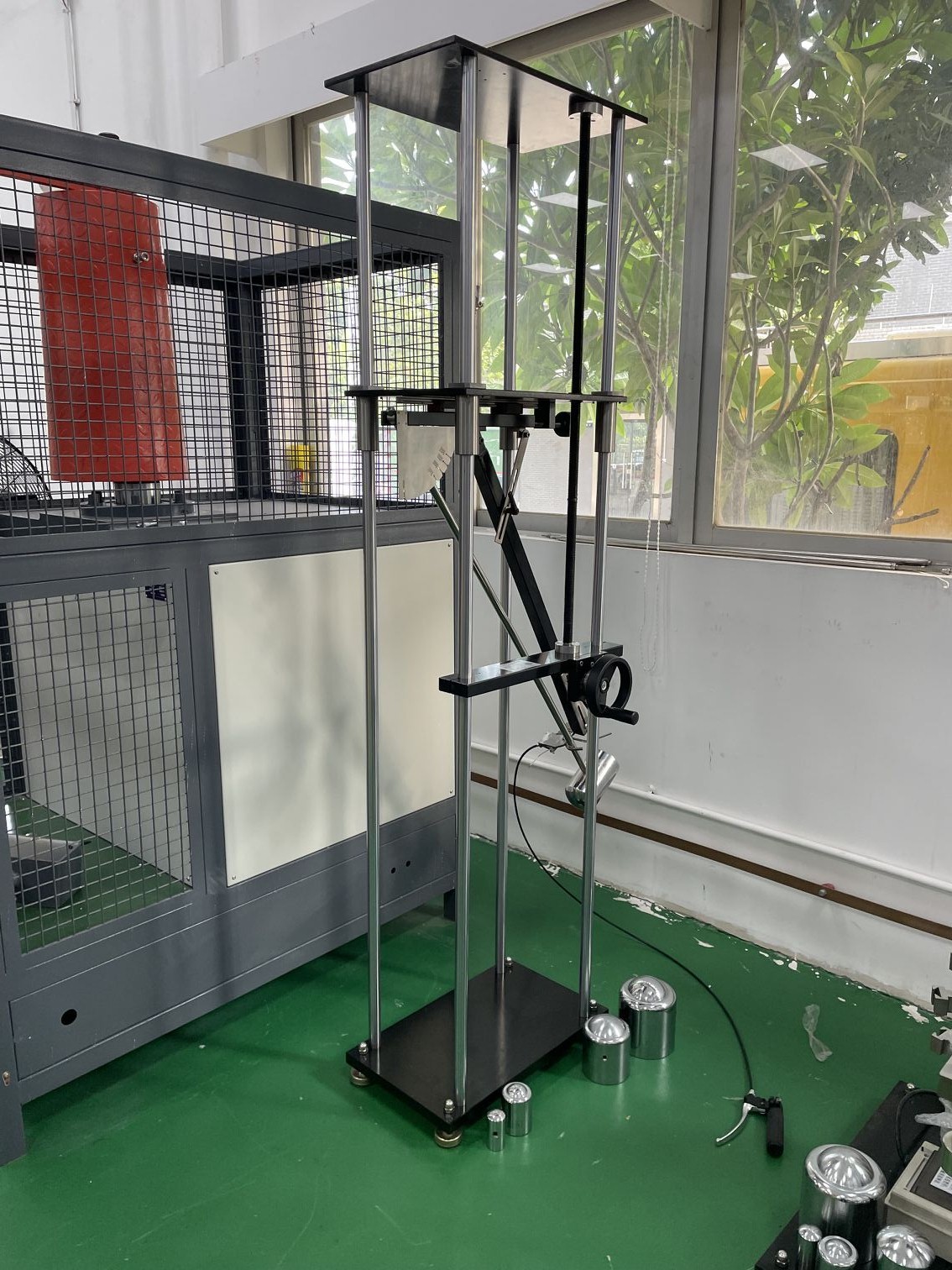

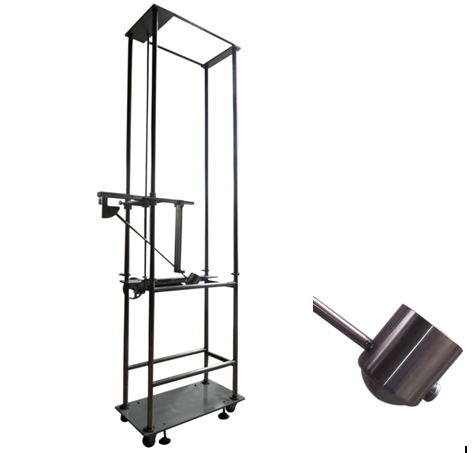

三、标准参数及图片参考
表1 撞击元件特性
|
能量/J |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
|
等效质量±2%kg |
0.5 |
1.7 |
5 |
5 |
10 |
|
材料 |
钢 |
||||
|
R/mm |
25 |
25 |
50 |
50 |
50 |
|
D/mm |
35 |
60 |
80 |
100 |
125 |
|
f/mm |
7 |
10 |
20 |
20 |
25 |
|
r/mm |
- |
6 |
- |
10 |
17 |
|
l/mm |
根据等效质量调整确定，见附录A |
||||
|
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508. |
|||||
表2 跌落高度
|
能量/J |
2 |
5 |
10 |
20 |
50 |
|
等效质量/kg |
0.5 |
1.7 |
5 |
5 |
10 |
|
跌落高度±1%mm |
400 |
300 |
200 |
400 |
500 |
|
注1、见3.2.2注；注2、本部分的能量单位焦耳（J）由标准重力加速度（g）导出，g圆整取值10m/s2。 |
|||||
