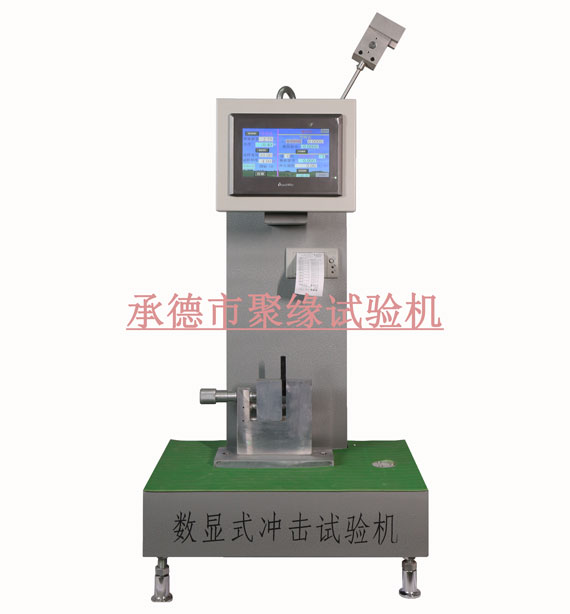

XJUD-22数显式悬臂梁冲击试验机
本系列数显冲击试验机主要用于硬质塑料、增强尼龙、玻璃钢、陶瓷，铸石、电绝缘材料等非金属材料冲击韧性的测定。是化工行业、科研单位、大专院校，质量检测等部门理想的测试设备。
特点：
1、本系列冲击试验机是采用台达PLC微计算机技术研制生产的智能化数显式冲击试验机。先进之处在于它能够自动修正摩擦和风阻所带来的能量损失，摆脱了能量由于阻力影响而进行修正的数值图表。（试样断裂后摆锤剩余能量的检测和能量损失的修正在冲击过程中一次完成）。
2、本系列冲击试验机均采用台达PLC微电脑控制，信捷LCD液晶文本显示器操作显示试验结果，使读数更直观。采用高精度分体式光电编码器测试精度，角度精度达到0.04°提高了冲击机的精度和准确度，避免了表盘显示频繁更换摆锤的麻烦。电源采用明纬公司正宗原厂电源，保证运行过程运行过程电源稳定。
XJUD-22系列悬臂梁冲击试验机主要技术参数完全符合IS0180、ASTM256、GB/T 1843、GB/T 2611、JB/T 8761标淮的规定
技术参数：
1、主要技术指标
|
|
XJU-22 |
|
|
冲击速度 |
3.5 m/s |
|
|
摆锤能量 |
11J、22J |
|
|
摆锤力矩 |
Pd11＝5.8949Nm Pd22=11.7898Nm |
|
|
打击中心距 |
335mm |
|
|
摆锤扬角 |
150° |
|
|
刀刃圆角半径 |
R=0.8±0.2mm |
|
|
刀刃至钳口上面距离 |
22±0.2mm |
|
|
冲击刀刃夹角 |
75° |
|
|
摆锤空冲击能量损失 |
0.5% |
2、使用温度：15℃-35℃
3、电 源：AC220V 、50Hz
4、数显示最小指示值：5.5J以下0.001J（含5.5J）；5.5J以上0.001J
5、数显示冲击机具有角度自识别功能，能量损失自动补偿，精度高的特点。
6、试样类型表：
7、试样缺口：A型缺口 45°±1° 缺口底部半径R=0.25±0.05mm
B型缺口 45°±1° 缺口底部半径R=1±0.05mm
|
试样类型 |
长L(mm) |
宽b(mm) |
厚h(mm) |
|
1 |
80±2 |
10.0±0.2 |
4 |
|
2 |
63.5±2 |
12.7±0.2 |
12.7±0.2 |
|
3 |
63.5±2 |
12.7±2 |
6.4±2 |
|
4 |
63.5±2 |
12.7±2 |
3.2±2 |
8、试验机外形尺寸：550mm×350mm×850mm
9、试验机净重：65kg
