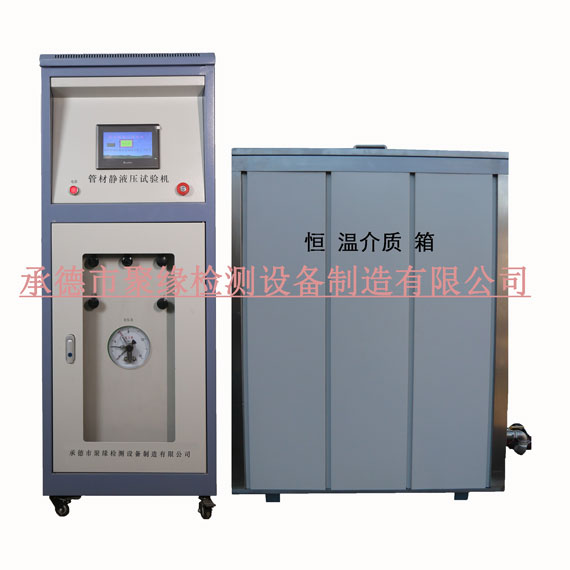

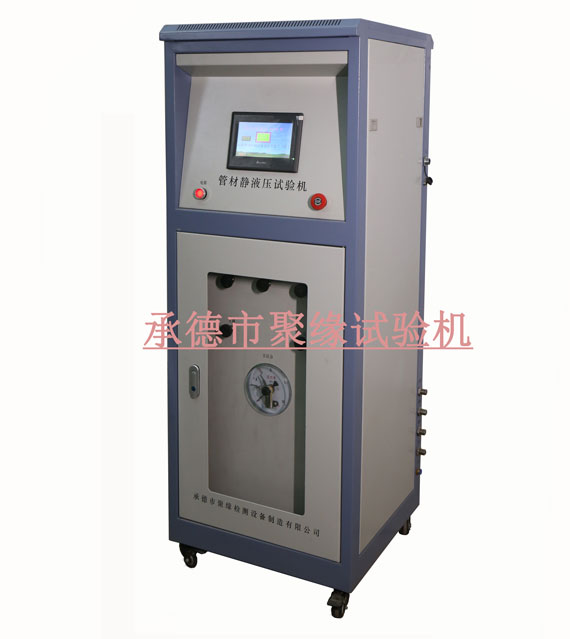

XGY-10A系列管材静液压试验机

XGY-10A该系列试验机主要技术参数完全符合GB/T6111、GB/T15560标准的要求，适用于对各种流体输送用塑料管材进行静液压和管材爆破试验。产品具有外型美观、结构简单、精度高、稳定性好、操作方便等特点，是各种研究所质量检测部门及管材生产厂家必备的检测仪器。

一、本机主要优点：

1、本机采用台达PLC 控制，信捷10.1寸2万色触摸屏操作显示。

PLC 工作稳定、性能可靠、故障率极低。集数据采集、运算、处理于一体。

信捷10.2寸2万色触摸屏   触摸操作简单明了、数据输入方便快捷、色泽艳丽。

PLC 加触摸屏组合后自动化程度大大提高，需要设定参数减少，功能提高很多。PLC内部设定好的程序自动运算处理触摸屏输入的相关数据，并可修改相关控制参数和报警参数。

2、在本机基础上配PC机（计算机自备）可以实现远程监控和操控，可在PC机上启动、停止试验等相关操作，可以查看试验历史曲线并可打印曲线试验报告。（静液压监控软件为公司最新开发的实用最新版本。采用全中文界面直观明了，在试验过程中可实时监控运行状态及试验过程的压力曲线，具有打印输出、报告等功能）。

3本机同时具有运行、停止、渗漏预警、破裂识别等功能，实现操作人员在试验过程中可脱离试验现场。当试样出现渗漏、破裂时可自动报警并能自动关闭该路试验自动显示故障原因，其它各路试验仍能继续正常进行试验，直到试验完成。在同类机型中具有优良的性能价格比，是替代进口的理想产品。（本机可单机使用也可联机使用）

二、仪器组成:

本试验机由压力控制系统、恒温介质箱和夹具三部分组成。选配PC机时包括最新版静液压试验软件。

1、压力控制系统主要由压力源、加压管路和电器控制三部分组成。压力源（即加压泵）用来对主压力系统按试验条件提供总压力。加压管路由蓄能器、压力表、进口电磁阀、单向阀、过滤器、手动针阀、连接管路等部件组成。电器控制部分数由台达PLC和信捷触摸屏、压力传感器、电磁阀、继电器、各种开关等组成。

2、恒温介质箱主要由箱体、循环泵、加热器、冷凝器和温度控制系统组成。打开本系统电源后，水箱中的水根据试验使用要求而设定，水温高于设置温度时制冷器启动，水温低于设置温度，加热器启动使水箱内的水保持所需温度。

3、夹具根据国家GB/T6111标准装卡方式分为A型。本系列夹具具有结构合理、夹紧速度快、密封可靠、拆卸方便等特点。

三、技术参数

1、压力范围：0～10MPa（任意设定）

2、压力显示精度：0.01MPa

3、控制精度：上限+2%、下限-1%

4、温度控制范围：15℃～95℃（有加热、制冷功能）

5、温度显示范围：±1℃

6、时间显示范围：0分～9999.59小时

7、时间显示精度：1秒

8、试样最大直径：Ф630mm

9、 压力控制系统电源：AC220V、1.5kw

10、温度控制系统电源：AC380V、20kw

四、关键部件的配置

(1)压力部分

1、加压泵：台湾产吉安特泵

2、单向阀：国产不锈钢单向阀

3、蓄能器：主路：宁波奉化产不锈钢气囊结构蓄能器

              支路：宁波奉化产不锈钢气囊结构蓄能器

4、电磁阀：采用原装进口产品

5、过滤器：国产

6、手动针阀：北京熊川或国产不锈钢手动针阀

7、连接管路：用国产Φ6铜管

（2）压力显示部分

1、压力控制：台达PLC控制，信捷10.1寸2万色触摸屏显示

2、压力传感器：进口压力传感器

3、计算机：品牌机或根据用户要求配置（用户自配）

4、电器部分：选用正泰、德力西、人民电器

五、恒温介质箱：

A：型号XGW-A型（室温～95℃）

1、内胆尺寸：可根据用户需要定做（价格另议）

2、适用范围：≤Φ630 mm管材

3、恒温介质箱的内胆：不锈钢箱体

4、循环泵：选用产泵业公司生产的耐热循环泵

5、加热器：选用不锈钢加热管

6、温度控制：厦门宇电产多功能控制表

7、保温材料：硅酸铝等材料

8、加热水箱外保护材料：冷轧板喷塑

B：型号XGW-Ｂ型（15～95℃）

1、内胆尺寸：可根据用户需要定做（价格另议）

2、适用范围：≤Φ630mm管材

3、恒温介质箱的内胆：不锈钢箱体

4、循环泵：选用国产南方泵业公司生产的耐热循环泵

5、加热器：选用以不锈钢加热管

6、制冷控制：采用上海产制冷系统

7、温度控制：厦门宇电多功能控制表

8、保温材料：硅酸铝等材料

9、加热水箱外保护材料：冷轧板喷塑

10、电器部分：选用正泰、德力西或人民电器

六、管材夹具部分为国标GB/T6111中的（A）型夹具

以下管材夹具规格可根据厂家需要选配（价格另议）

    Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ90、Φ110、

    Φ125、Φ140、Φ160、Φ180、Φ200、Φ225、Φ250、Φ315、Φ350

Φ400、Φ450、Φ500、Φ560、Φ630、共24套

型号分类：供采购时选购

XGY-10A-Ⅰ  1路         XGY-10A -Ⅲ 3路              XGY-10A -Ⅴ  5路

XGY-10A-Ⅱ  2路         XGY-10A -Ⅳ 4路              XGY-10A -Ⅵ  6路
