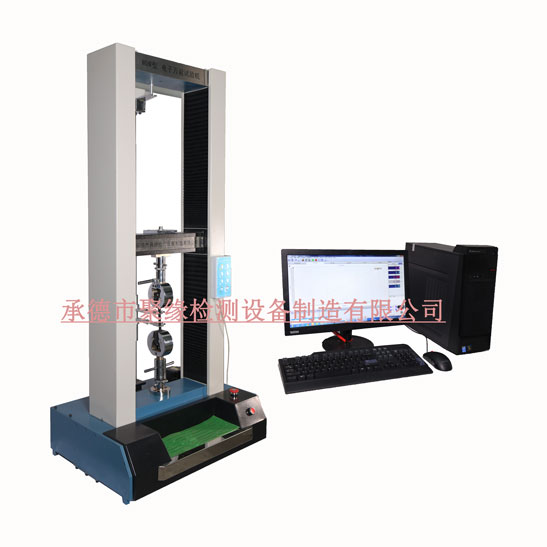

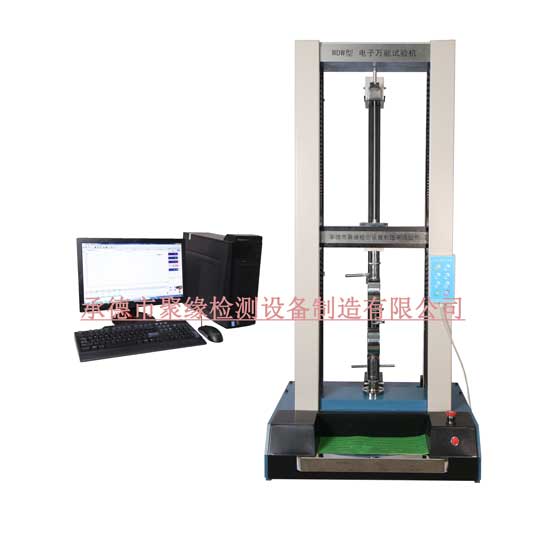

WDW-2000系列微机控制电子式万能试验机
一、试验机概况
WDW-2000系列微机控制电子式万能试验机，主要用于非金属和金属材料拉伸、压缩、弯曲等性能试验。主机为门式强度框架。机械传动采用圆弧同步齿形带、滚珠丝杠传动，因为不用减速机，因此主机功率小，无间隙传动，具有高效率、使用寿命长、噪音低、无需维护等特点能做低周疲劳等试验。试验机由主机、PC机控制系统、用户软件包、功能附件等部件组成。
二、试验机具有以下特点：
1. 计算机控制屏幕显示实验曲线,可自动计算拉伸强度、弯曲强度、弯曲模量等数据，开放型数据结构，用户可根据自身需要自编公式计算。
2. 测量力分辨率高，全量程范围不变化，不分档最高100倍力值衰减；
3. 具有自动标定、自动调零、自动存贮功能。
4. 采用数字调速系统，调速范围宽、稳妥定性好，传动平稳、噪声低；
5. 配有大变形引伸计
6. 可根据用户需要选配其它夹具。
三、要技术指标：
1、试验力
1.1最大试验力：10KN、20KN
1.2有效测力范围：0.4%～100%(全程不分档)
1.3分辨力：1/200000
1.4测力准确度： 0.5%（相对示值），
2、试验速度
2.1试验速度范围：0.1～500mm/min
2.2速度示值相对误差：±0.5%
3、位移
3.1测量范围：0～999 mm
3.2测量分辨力：0.001 mm
3.3位移示值相对误差: ±0.2%
四、大变形
4.1标距：50mm（标距可选择）
4.2测量范围：全量程
4.3大变形测量分辨力：1/120000
4.4变形示值相对误差: ±0.5%
5、主机
5.1有效试验跨度：410 mm
5.2移动横梁最大行程：1100 mm
5.3最大拉伸行程：500mm
6、电源：220V，50Hz
7、重量：约200kg
五、配置附件：
1、标准配置
1.1楔形拉伸夹头，用于金属、塑料、复合材料等硬质材料的拉伸试验。
1.2三点弯曲试验装置，用于金属、材料、复合材料或其它材料的三点弯曲试验。
1.3压缩试验装置，用于金属、非金属材料的压缩等试验。
1.4根据用户要求另行定做不同试验用夹具（如配环刚度、扁平度等）
六、 主要配置及关键元器件明细表：
|
序号 |
名称 |
型号 |
数量 |
制造厂家 |
|
1 |
主机 |
WDW-2000 |
1台 |
承德市聚缘检测设备制造有限公司 |
|
其 中 |
滚珠丝杠副 |
KGS系列 |
2套 |
合资 |
|
圆弧同步带 |
HTD系列 |
4根 |
宁波同步带厂 |
|
|
同步带轮 |
|
6个 |
宁波同步带厂 |
|
|
全数字交流伺服电机 |
MHMA系列 |
1台 |
台湾台达或日本松下 |
|
|
驱动器 |
MHDA系列 |
1台 |
台湾台达或日本松下 |
|
|
2 |
测量控制系统 |
|
|
|
|
|
负荷传感器 |
系列 |
1个 |
AMCELLS(美国) |
|
|
大变形引伸计 |
|
1套 |
承德市聚缘检测设备制造有限公司 |
|
|
测量控制系统 |
|
1套 |
承德市聚缘检测设备制造有限公司 |
|
|
光电编码器 |
|
1个 |
合资 |
|
3 |
附件 |
|
|
|
|
包 含 |
①楔型拉伸夹头 |
|
1套 |
承德市聚缘检测设备制造有限公司 |
|
②三点抗弯装置 |
|
1套 |
承德市聚缘检测设备制造有限公司 |
|
|
③压缩试验装置 |
|
1套 |
承德市聚缘检测设备制造有限公司 |
|
|
④试验机座 |
|
1套 |
承德市聚缘检测设备制造有限公司 |
|
|
⑤选配其它试验夹具 |
|
|
承德市聚缘检测设备制造有限公司 |
|
|
4 |
计算机系统 |
|
|
|
|
|
①品牌电脑 |
|
1套 |
外购 |
|
|
②惠普打印机 |
|
1套 |
外购 |
|
|
③用户软件包 |
试验软件 |
1套 |
承德市聚缘检测设备制造有限公司 |
