一、产品介绍：

电力变压器的安全运行和使用寿命，很大程度上取决于变压器绕组的安全可靠。而绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的重要原因之一。

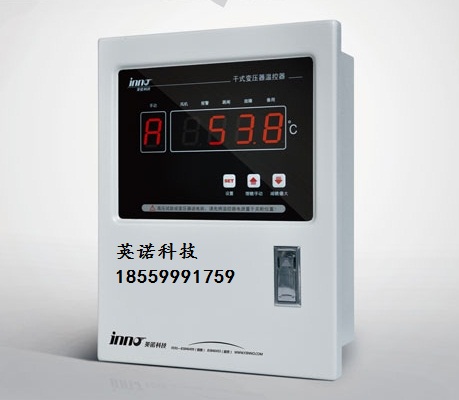

福州英诺科技专业研发IB－Q201系列嵌入式干变温控箱(简称温控器)是专为干式变压器安全运行设计的一种智能控制器。该温控器采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，能够自动启停冷却风机对绕组进行强迫风冷，避免或减少变压器因温度过高而引发的故障，并能控制超温报警及超温跳闸输出，以保证变压器运行在安全状态，从而延长变压器工作寿命。

二、技术标准：

企业通过的认证标准：ISO9001：2008国际质量管理体系认证；产品的生产和试验标准：JB/T7631-2005《变压器用电子温控器》IEC61000-4：2002 国际标准GB/T17626-2008《电磁兼容试验和测量技术》标准

三、基本参数：

1、测量范围：-30.0℃～240.0℃
2、精度等级：1级 ( 温控器0.5级，传感器B级 )   分 辨 力：0.1℃
3、使用条件：环境温度：-20℃～+55℃ 环境湿度：< 90%(25℃)

4、工作电压：AC 220V(+10%，-15%)或AC/DC 220V(+10%，-15%)或DC 24V(+10%，-15%)订货时说明工作电压大小，否则以AC220V为准

工作频率：( 50Hz / 60Hz )±2Hz

5、温控器功耗：≤8W
6、继电器触点容量：风机触点容量 10A/250VAC控制输出容量 5A/250VAC；5A/30VDC(阻性)
7、Pt100传感器：三线制，探头尺寸Φ3mmX30mm 或 Φ4mmX40mm
8、防护等级：IP40；面板防护等级：IP54

四、IB－Q系列干变温控器的设计特点：

1、仪表以白色和黑色为主，外观简洁、大方。简洁的黑色显示框突显温度，使温度值一目了然，体现出英诺公司大胆创新与精心设计的理念。

2、在温控箱的设计上，首创竖型端子布局，不仅端子数量富余，而且接线更加方便，线路更美观，接线后端子不会向下受力，使得接线更加可靠。

3、万能端子亦为行业首创。用户可根据自身的需要，把万能端子定义成自己所需要的功能输出，大大方便了现场的变化需求。

4、本公司温控器的CPU模块化设计理念为行业首创。CPU模块供电电路采用独立的3.3V供电系统，独立于其他的控制电路和电源电路，减少其他电路对CPU的干扰，极大程度上增强了CPU模块的抗干扰能力。

5、温控箱内部线路布局合理，不仅工装简单，而且简洁、美观、跨线少，减少复杂的内部交叉线路形成的自主干扰。

五、IB-Q系列干式变压器温控器常规型号及功能：

IB-Q201D：风机启停；超温报警；超温跳闸；故障报警；风机激励；调零功能；模拟测试；“黑匣子”功能；

IB-Q201E:同IB-Q201D型，增加三路独立的4-20mA模拟电流输出。

IB-Q201F：同IB-Q201D型，增加RS-485/232串行通讯功能(通讯距离小于1200米)。

IB-Q201G：同IB-Q201D型，增加一路机房环境温度控制。

IB-Q201I：同IB-Q201D型，增加一路变压器铁芯温度测量与报警。

六、外观尺寸及安装方式：

IB-Q系列：嵌入式温控箱    嵌入深度:70mm

外型尺寸：200mm×260mm×90mm     开孔尺寸：180+1mm×230+1mm

七、福州英诺公司的承诺：

1、凡购买或使用英诺公司产品的单位与个人均可以享受英诺公司的售后服务。

2、自本产品出厂之日起两年或使用之日起十八个月内，产品在正常使用当中出现故障，英诺公司均可做到“包修、包退、包换”。

3、如果产品由于使用不当、测试不当、自行拆装、安装不当、外部电源突变或意外雷击造成损坏，英诺公司将尽力为您做好维修、更换或升级服务，并适当收取一定的成本及服务费用。

4、超出“三包”期限的产品可以返回英诺公司维修或升级，英诺公司将收取合理的成本和服务费用。
