一、蒸汽流量计概述：

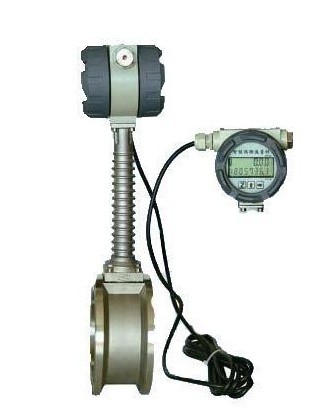

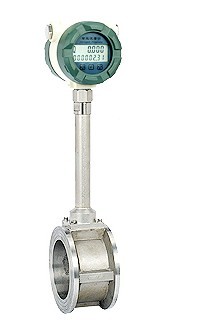

  　LUG系列蒸汽流量计又称智能型涡街流量计，是利用液体振动原理而开发的一种新型流量计，广泛应用在石油、化工、冶金、造纸等行业流体的计量。该流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。
二、蒸汽流量计主要特点：  1．结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠  。  2．安装简单，维护十分方便。  3．检测传感器不直接接触被测介质，性能稳定，寿命长。  4．输出是与流量成正比的脉冲信号，无零点飘移，精度高。  5．测量范围宽，量程比可达1：10。  6．压力损失较小，运行费用低，更具节能意义。  7．在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。  8．应用范围广：蒸汽（饱和蒸蒸汽)，气体（空气、氧气、氮气、煤气、天燃气、气体、氢气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气、燃气、沼气、二氧化碳、氮气、乙炔、光气、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气）、蒸汽、液体和水等）、液体（水、高温水、油、食品液、化学液等）、液体，气体的流量均可测量。
三、蒸汽流量计技术参数：
采用标准  Q/320831AHH003-2004JB/T6807-93
测量介质：  气体、液体、蒸气
口径规格  法兰卡装式口径选择  25，32，40，50，65，80，100，125，150，200，250，300

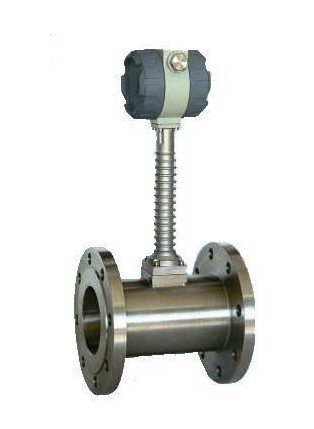

法兰连接式口径选择  25，32，40，50，65，80，100，125，150，200，250，300
插入式口径选择  300，400，500，600，800，1000
流量测量范围  正常测量流速范围  雷诺数1.5×104～4×106;气体550m/s;液体0.5～7m/s
正常测量流速范围  液体、气体、流量测量范围见表2，蒸汽流量范围见表3
测量精度  1.0级或1.5级
被测介质温度  常温–25℃～100℃
高温–25℃～150℃  -25℃～250℃
输出信号  4～20mA,传输距离为1000m(负载电阻≤750)、485通讯、频率输出
仪表使用环境  温度:-25℃～+55℃  湿度:5～90%
材质  不锈钢，铝合金
电源  DC24V或锂电池3.6V
防爆等级  Exd  ⅡBT4
防护等级  IP65

四、蒸汽流量计工作原理：  　
涡街流量传感器是以卡门（Kaman）和斯特劳哈（Strouhsl）有关旋涡的产生和旋涡与流速关系的理论来测量流量的。当介质以一定速度流过三角柱体时，在三角柱体两侧后面产生一个交替排列的旋涡带，称之为“卡门涡街”（见下图）。
由于旋涡发生体两侧交替产生旋涡，于是在发生体两侧产生压力脉动，从而使检测体产生交变压力，封装在探头体内的压电晶体元件在交变应力的作用下，产生与旋涡同频率的交变电荷信号，放大器将这种电荷信号进行放大、滤波、整形、最后输出频率与介质流速成正比的脉冲信号（或转换成4  ～20mA信号）,送至积算仪进行处理、显示和控制。
一定雷诺数范围内（2×104～7×106），旋涡的释放频率f与流体流速V及旋涡发生体的迎流面宽度d之间关系式为f=St·v/d，式中St  为斯特劳哈数，它是一个无量纲的系数，只要准确测出频率f，就可以求得流体流速v，由v求出体积流量。
涡街流量传感器旋涡发生示显
五、蒸汽流量计选型：
代号  通径  流量范围㎡/h
LUG-25  DN25  1~12(液体)  10～100（气体）  　
LUG-32  DN32  1.5~23(液体)  15~150（气体）
LUG-40  DN40  2.4~32(液体)  22.6~150（气体）
LUG-50  DN50  4~50(液体)  35~350（气体）
LUG-65  DN65  6.3~184(液体)  60～600（气体）
LUG-80  DN80  10~130(液体)  90~900（气体）  注：1.蒸汽流量请查看表3
LUG-100  DN100  20~200(液体)  140~1400（气体）  2.DN250～DN600可按客户要求订货
HPLUG-125  DN125  31~310(液体)  220～1450（气体）  3.DN300以上口径推荐使用插入式涡街流量计可定制
LUG-150  DN150  45~450(液体)  300~3000（气体）
LUG-200  DN200  80~800(液体)  550~5500（气体）  　
LUG-250  DN250  150~1500(液体)  880～8800（气体）
LUG-300  DN300  200~2000(液体)  1300～13000（气体）
LCG-300  DN300  100~1500(液体)  1560～15600（气体）
LCG-400  DN400  180~3000(液体)  2750～27000（气体）
LCG-500  DN500  300~4500(液体)  4300～43000（气体）
LCG-600  DN600  450~6500(液体)  6100～61000（气体）
LCG-800  DN800  750~10000(液体)  11000～110000（气体）
LCG-1000  DN1000  1200~1700(液体)  17000～170000（气体）
　  代号  功能1
N  无温压补偿
Y  有温压补偿
　  代号  输出型号
F1  4-20mA输出（二线制）
F2  4-20mA输出（三线制）
F3  RS485通讯
