涡轮流量计概述
LWGY涡轮流量传感器与显示仪表配套组成涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。
特点：
★  压力损失小。
★  具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
★  采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。
★  仪表系数可由按键在线设置，并可显示在液晶屏上，液晶屏直观清晰，可靠性高。
★  采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。

涡轮流量计选型

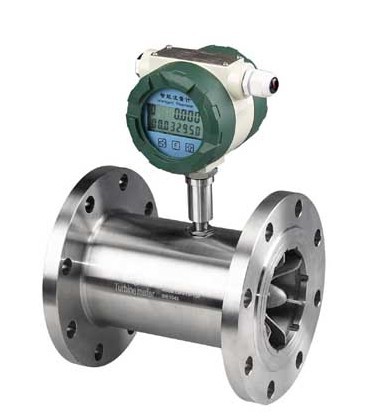

产品图片
仪表型号  LWGY-N  LWGY-A  LWGY-N防爆型  LWGY-  A防爆型  LWGY-B  LWGY-  C
信号输出  脉冲  4-20mA  脉冲  或4-20mA  无  4-20mA/脉冲
供电电源  +24VDC±15%  +24VDC±15%  24VDC±15%  24VDC±15%  锂电池  24VDC±15%
精度等级  1.0~0.5级  1.0~0.5级  1.0~0.5级
测量范围  标准量程  标准量程  标准量程或扩展量程
显示器  无  无  有
通讯接口  无  无  可选RS485
仪表材质  不锈钢  不锈钢  不锈钢
防爆等级  无  ExdIIBT6或ExiaIICT4  ExdIIBT6或ExiaIICT4
防护等级  IP60  IP65  IP65
整机功耗  ＜1W  ＜1W  ＜1W
仪表通经  DN4~DN250  DN4~DN250  DN4~DN250
介质温度  -20℃~120℃  -20℃~120℃  -20℃~120℃
环境温度  -30℃~60℃  -30℃~60℃  -30℃~60℃

测量范围与压力等级

仪表通径  标准范围
（m3/h）    扩展范围
（m3/h）    安装方式  常规耐压
（MPa）    特制耐压等级
（MPa）
DN  4  0.04～0.25  0.04～0.4  螺纹（法兰）  6.3  12、16、25
DN  6  0.1～0.6  0.06～0.6  螺纹（法兰）  6.3  12、16、25
DN  10  0.2～1.2  0.15～1.5  螺纹（法兰）  6.3  12、16、25
DN  15  0.6～6  0.4～8  螺纹（法兰）  6.3、2.5（法兰）  4.0、6.3、12、16、25
DN  20  0.8～8  0.45～9  螺纹（法兰）  6.3、2.5（法兰）  4.0、6.3、12、16、25
DN  25  1～10  0.5～10  螺纹（法兰）  6.3、2.5（法兰）  4.0、6.3、12、16、25
DN  32  1.5～15  0.8～15  法兰（螺纹）  6.3、2.5（法兰）  4.0、6.3、12、16、25
DN  40  2～20  1～20  法兰（螺纹）  6.3、2.5（法兰）  4.0、6.3、12、16、25
DN  50  4～40  2～40  法兰（螺纹）  2.5  4.0、6.3、12、16、25
DN  65  7～70  4～70  法兰  2.5  4.0、6.3、12、16、25
DN  80  10～100  5～100  法兰  2.5  4.0、6.3、12、16、25
DN  100  20～200  10～200  法兰  1.6  4.0、6.3、12、16、25
DN  125  25～250  13～250  法兰  1.6  2.5、4.0、6.3、12、16
DN  150  30～300  15～300  法兰  1.6  2.5、4.0、6.3、12、16
DN  200  80～800  40～800  法兰  1.6  2.5、4.0、6.3、12、16


涡轮流量计结构及安装方式：
1、  仪表安装采用法兰连接、螺纹连接及夹装式；
2、  安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS（DS为被测管道实测内径）。
3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管;
5、传感器露天安装时，请做好放大器插头的防水处理；
6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。
