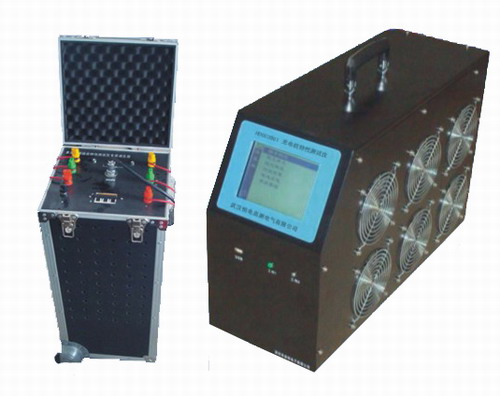

充电机特性测试仪_充电机特性测试仪_武汉恒电高测电气有限公司销售部

一、产品概述
HDGC3961充电机特性测试仪，是根据国家关于《直流电源运行和维护规程》的相关要求而设计出，可实现对不同容量充电机及蓄电池组容量的检测和试验，并能准确可靠测试出变电站直流电源系统的稳压精度、稳流精度、纹波系数等参数。
二、功能说明
?    综合测试功能：综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压，并计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。
?    稳压精度测量功能：交流输入电压在额定电压±10%范围内变化，负荷电流在0～100％额定值变化时，直流输出电压在调整范围内的任一数值时其稳压精度。
?    稳流精度测量功能：交流输入电压在额定电压±10%范围内变化，输出电流在20％～100％额定值的任一数值，充电电压在规定的调整范围内变化时其稳流精度。
?    纹波精度测量功能：充电装置输出的直流电压中，脉动量峰值与谷值之差的一半，与直流输出电压平均值之比，计算出稳压纹波系数和稳流纹波系数。
?    蓄电池放电功能：数字化控制恒流放电，自动实现实时监测整组蓄电池的电压，蓄电池放电显示测量直流电流、测量直流电压和放电时间，并计算出放电容量。
?    自动保护功能：可通过设定蓄电池组最低保护电压、放电容量、放电时间三种门限报警而实现自动保护。
?    数据分析功能：可通过PC机软件，对测试进行系统分析。

三、产品特点
?    采用大屏幕液晶屏显示，全汉化界面，人机对话方式操作，使用简便。
?    全自动测试：仅需依据充电机技术指标设置相关测试参数，装置就可全自动完成交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。
?    可自动在线实时检测、记录整组电池的电压。
?    具有自动测试保护功能：当在测试过程当中，检测到整组电池异常时，则自动终止测试，防止对电池造成过放电，完全避免对设备造成冲击；也可根据需要人为终止正在进行的测试过程。
?    可将数据传入计算机，进行入库管理，可以进行长期历史数据保存和分析。

四、技术指标
?    三相调压装置与放电测量负载分开。
?    三相调压装置功率：15KVA，额定电流：50A
?    环境温度：        -20℃+55℃
?    放电测量负载：
?    工作电源：  AC220V±15％        频率    50HZ
?    额定放电电流：≤50A（电流可定做）
?    直流电压Vdc：0～280V    ±0.5％
?    纹波电压Vpp：0～10V    ±0.5％
?    直流电流测量：0～50A    ±1％
?    放电电流：0～50A
?    内存容量：　128M位FLASH
?    显示屏：  320×240  彩色图形LCD  +  触摸屏
?    通讯接口：USB
?    外形尺寸及重量：主装置体积：500×360×420(mm)          主装置重量：15Kg
调压装置体积：260×350×600(mm)      调压装置重量：18Kg
?    适用电压等级：110V和220V（48V系统，电流200A，订货注明）
五、仪器配置
序号    品名    数量    备注
1    充电机特性测试仪                                                                                                                                                                                  1
2    U盘    1
3    放电电缆    2    红、黑各一
4    电压监测线    1
5    AC220V电源线    1
6    说明书    1
7    PC机软件光盘    1
8    铝合金包装箱    1
六、直流电源综合测试接线示意图
直流电源测试

  如图所示，测量连接时需断开直流电源与电池组和负载的连接,三相交流电源接调压装置的输入，三相调压器的输出接直流电源的输入。直流电源的输出接接放电测量负载的输入（注意正负极性，不要接反）。连接放电测量负载与三相调压装置的控制测量电缆。同时放电测量负载接入工作电源AC220V。
