一、概述

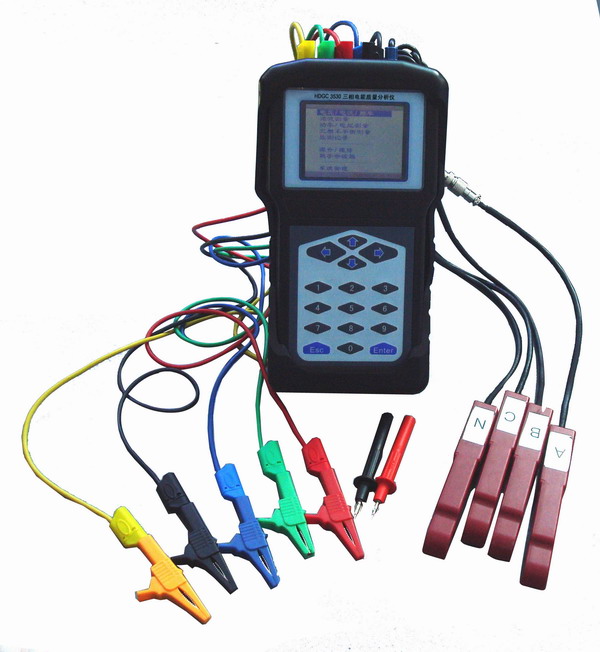

            HDGC3530三相电能质量分析仪是参照《GB/T14549-93电能质量公用电网谐波国标》IEC  61000-4-31  A  级标准而设计制造的，是对电网运行质量进行检测及分析的专用手持式产品仪表。可以提供电力运行中的谐波分析及功率品质等数据分析，同时能够对大型用电设备在起动或停止的过程中对电网的冲击进行全程监测。同时配备了大容量的存储器，能够对电网运行进行长期的数据采集检测，同时配备PC应用软件，把采集的数据上传至计算机，便于进行各种分析。
二、功能
基本测量功能：
测量电压、电流、频率，并记录其变化趋势。
谐波测量功能：
可测量三相四线(三电压、四电流)的1~50次谐波，及其总谐波失真。并记录其中某一次谐波的变化趋势。
功率测量功能：
可测量三相四线电系统的三相有功功率、视在功率、无功功率、功率因数等，并记录三相有功功率的变化趋势。
不平衡测量功能：
可测量三相四线电系统的不平衡度，并记录其变化趋势。
监测记录功能：
监测记录功能可对三相四线电系统的三相电压、三相电流、零线电流（总谐波、1~25次谐波）、电流谐波（总谐波、1~25次谐波）、三相不平衡、有功功率、功率因数等参数进行长时间测量记录。
数字示波器功能：
可检测三相四线电系统的电压和电流波形变化情况，并可记录下某一时刻的电压或电流波形。
三、设计特点
体积小、重量轻携带方便
高性能锂电池长时间供电
完全的三相排障工具:  测量每个电力系统的实际参数：电压,电流,频率,功率,功率消耗(能量),  不平衡和闪变，谐波和间谐波，捕捉象骤升骤降这些事件，瞬变、中断和快速电压变化。
四、典型应用
①          前端排障：利用屏幕显示快速诊断故障，使系统恢复正常工作
②          预测性维护：在发生停工之前检测并预防电能质量问题
③          服务质量：在用户引入线处检查电能质量
④          长时间分析：检测难以发现或间歇性的故障
⑤          负载研究：增加负荷之前检查电气系统的容量
⑥          能量评估：在改造前后对能耗进行量化评估，以证明节省设备的效果
五、技术指标
项目    参数
输入阻抗：    1MΩ，20pF
测量范围及精度    1）电压：10~700V（真有效值）
2）电流：1A,10A,100A,1000A（选择对应电流钳传感器）
3）频率：30~80HZ±0.01HZ
4）谐波测量：1~50次谐波
浪涌电流：    2000A（选用1000A电流传感器）
尖峰电压：    1000V
内存容量：    128M(Bit)
显示器：    320×240彩色图形LCD
通讯接口：    USB

六、测量功能指标

      可测量范围    测量精确度    说明



电压/电流/频率    三相电压：10~700V(真有效值)
零线电压：1~70V(真有效值)
三相电流：0~1000A(真有效值，选配1000A电流传感器)
零线电流：0~25A(真有效值，  选配25A电流传感器)
频率：40~70Hz

电压：±0.5%
电流：±0.5%
频率：±0.01Hz

此处以A相电压频率作为测量频率

谐波测量    电压谐波：总谐波、1~50次谐波
电流谐波：总谐波、1~50次谐波    电压谐波：±0.1%（%f)
电流谐波：1%




功率测量    有功：0.05~700KW
视在：0.05~700KVA
无功：0.05~700KVAR
功率因数：0.00~1.00
有功电能：0.01~10000kWh
视在电能：0.01~10000kVAh
无功电能：0.01~10000kVARh
平均功率因数：0.00~1.00    有功：±2%
视在：±2%
无功：±2%
功率因数：±0.005%
有功电能：±2%
视在电能：±2%
无功电能：±2%
平均功率因数：±0.005%



三相不平衡    基波电压：0~007V(真有效值)
基波电流：0.5~1000A(真有效值)
基波频率：40~70Hz
相角：0~360o
不平衡度：0.0%~100%    电压：±0.5%
电流：±0.5%
频率：±0.01%
相角：±0.3%
不平衡度：±0.2%

此处以A相电压频率作为总测量频率




监测记录
可记录参数：三相电压、三相电流、零线电流、电压谐波（总谐波、1~50次谐波）、电流谐波（总谐波、1~50次谐波）、三相不平衡、有功功率、功率因数、波动、闪变    可记录时长=（仪表记录最大数据个数×保存时间间隔）/60分钟仪表可记录的最大数据个数=18635个
记录时长：15小时~388天
采集间隔设置3秒，可监测15.5小时，采集间隔设置30分钟可监测388天（3秒~30分钟可调）
骤升骤降    电压骤升、电压骤降以及暂时断电          最多可记录40个事件
波动    电压波动量：0.1%~10.0%    测量误差≤±5%


闪变
短时闪变、长时闪变      短时间闪变测量误差：±5%
长时间闪变测量误差：±5%

数字示波器
三相电压、四线电流瞬时波形    最大采样频率：200KHz
最小采样频率：100Hz
尺寸    278*152*85mm    重        量    1.6Kg
