一、概述
      HDGC3561便携式三相电能质量分析仪，是对电网运行质量进行检测及分析的专用便携式产品。可以提供电力运行中的谐波分析及功率品质分析，同时配备了大容量的存储器，能够对电网运行进行长期的数据采集检测，同时配备PC应用软件，把采集的数据上传至计算机，便于进行各种分析。
二、功能
1、电压、电流、频率：
      可测量三相电压、零线电压、三相电流、零线电流、频率等。
2、谐波测量：
      可测量至50次谐波，测量结果包括各次谐波电压、谐波电流的幅值、电压谐波的总失真度（总畸变率）、各次电压谐波/电流谐波含有率；可显示谐波频谱图。
3、功率测量：
      可测量三相视在功率、有功功率、无功功率、功率因数、三相电能等。
4、三相不平衡测量：
      可测量三相电压不平衡度及正序、负序、零序电压；三相电流不平衡度及正序、负序、零序电流；可显示电压矢量图、电流矢量图。
5、浪涌电流：可记录至少40个浪涌电流事件。
6、波动/闪变：波动、短时闪变、长时闪变测量。
7、骤升/骤降：可记录电压骤升、骤降事件，最多可记录40个事件。
8、监测记录：  可长时间地记录基本的（稳态）电能质量参数，记录时间间隔从3秒到30分钟可调。
9、数字示波器：可用于查看电压/电流信号波形。
三、设计特点

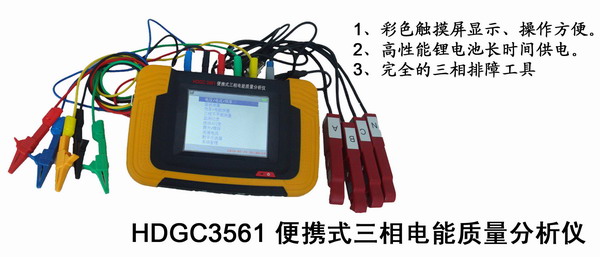

1、彩色触摸屏显示、操作方便。
2、高性能锂电池长时间供电。
3、完全的三相排障工具:  测量每个电力系统的实际参数：电压,电流,频率,功率,功率消耗(能量),  不平衡和闪变，谐波和间谐波，捕捉象骤升骤降这些事件，瞬变、中断和快速电压变化。
4、HDGC3561三相电能质量分析仪是参照《GB/T14549-93电能质量公用电网谐波国标》IEC61000-4-31A级标准而设计制造的。
5、可使用U盘扩展存储器，极大的延长了记录时间。
四、典型应用
①    前端排障：利用屏幕显示快速诊断故障，使系统恢复正常工作
②    预测性维护：在发生停工之前检测并预防电能质量问题
③    服务质量：在用户引入线处检查电能质量
④    长时间分析：检测难以发现或间歇性的故障
⑤    负载研究：增加负荷之前检查电气系统的容量
⑥      能量评估：在改造前后对能耗进行量化评估，以证明节省设备的效果

五、技术指标
      可测量范围    测量精确度    说明




电压/电流/频率    三相电压：10~700V(真有效值)
零线电压：1～70V(真有效值)
三相电流：0~1000A(真有效值，选配1000A电流传感器)
零线电流：0~25A(真有效值，选配25A电流传感器)
频率：40~70Hz


电压：±0.5%
电流：±0.5%
频率：±0.01Hz


此处以A相电压频率作为测量频率

谐波测量    电压谐波：总谐波、1~50次谐波。
电流谐波：总谐波、1~50次谐波。
电压谐波：  ±0.1(%f)
电流谐波：±1%





功率测量    有功：0.05~700KW
视在：0.05~700KVA
无功：0.05~700KVAR
功率因数：0.00~1.00
有功电能：0.01~10000kWh
视在电能：0.01~10000kVAh
无功电能：0.01~10000kVARh
平均功率因数：0.00~1.00    有功：±2%
视在：±2%
无功：±2%
功率因数：读数±0.005
有功电能：±2%
视在电能：±2%
无功电能：±2%
平均功率因数：读数±0.005



三相不平衡    基波电压：10~700V(真有效值)
基波电流：0.5~1000A(真有效值)
基波频率：40~70Hz
相角：0~360o
不平衡度：0.0%~100%    电压：0.5%
电流：0.5%
频率：读数±0.01Hz
相角：读数±0.3  o
电压不平衡度：读数±0.2
电流不平衡度：读数±0.2
此处以A相电压频率作为总测量频率





监测记录

可记录参数：
三相电压、三相电流、零线电流、电压谐波（总谐波、1~25次谐波）、电流谐波（总谐波、1~25次谐波）、三相不平衡、有功功率、功率因数、波动、闪变

记录时长＝（仪表可记录最大数据个数×保存时间间隔）/60分钟
仪表可记录的最大数据个数
=  18635个
保存时间间隔：3S～30MIN
记录时长：15小时～388天
                                                              采集间隔设置3秒，可监测15.5小时，采集间隔设置30分种可监测388天(3秒～30分连续可调)

骤升骤降
电压骤升、电压骤降以及暂时断电
最多可记录40个事件
波动    电压波动量：0.1%~10.0%    测量误差：±5％
闪变    短时闪变
长时闪变    短时间闪变测量误差:±5％
长时间闪变测量误差：±5％
数字示波器    三相电压、三相电流、零线电压和零线电流瞬时波形    最大采样频率：200KHz
最小采样频率：100Hz
型号    HDGC3561
尺寸    290×110×55mm
显示屏    触摸屏，5.7寸320×240彩色图形LCD
通讯接口    USB
重量    1.6KG
内存    128M（bit）
