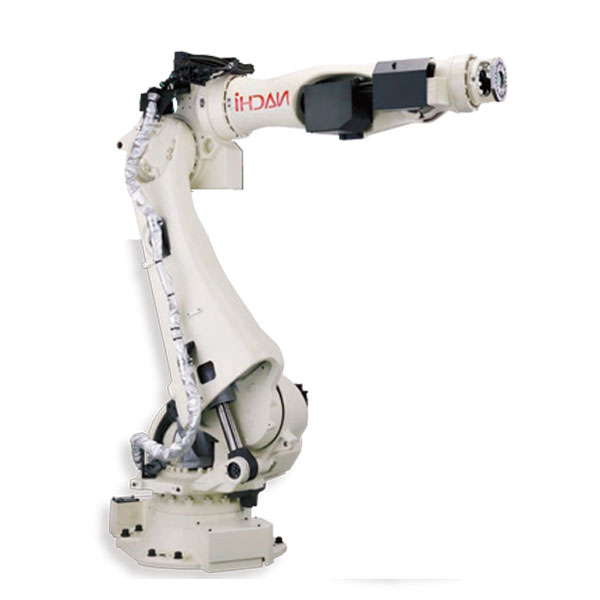

产品描述：
超高速点焊多用途机器人的最终版通过追求加速性和减震性，推进轻型化、高刚性和高速控制等三个因素，实现节拍缩短30%，生产性得到飞跃性的提高。紧凑式机身可实现更高密度的设置，进而减轻了定期检查或零件更换等作业的负担，还提高了维护性。
产品特点：
紧凑：紧凑的手臂结构，可进行高密度设置,机器人底座宽度 ：500mm；框架干涉半径 ：366mm,高性能：超高速机器人SRA系列的高速控制 实现世界顶级水平的生产效率，充足的搬运能力，可搬重量 ：100kg；手腕扭矩 ：580N??m（J4/J5轴）
产品参数：
|
机器人型号 |
SRA100B-01 |
SRA100J-01 |
SRA100-01 |
SRA100-01A |
|||
|
结构 |
关节型 |
||||||
|
关节数 |
6 |
||||||
|
驱动方式 |
AC伺服方式 |
||||||
|
最 大 动 作 范 围 |
臂 |
J1 |
旋回1 |
±180° |
|||
|
J2 |
前后 |
-120°～ +60° |
-80°～ +60° |
||||
|
J7 |
旋回2 |
- |
|||||
|
J3 |
上下 |
-150°～ +180° |
-125° ～ +90° |
-146.5°～ +150° |
|||
|
手腕 |
J4 |
回转2 |
±360° |
||||
|
J5 |
弯曲 |
±135° |
|||||
|
J6 |
旋转1 |
±360° |
|||||
|
最 大 速 度 |
臂 |
J1 |
旋回1 |
136°/s |
|||
|
J2 |
前后 |
110°/s |
115°/s |
135°/s |
|||
|
J7 |
旋回2 |
|
|
|
|||
|
J3 |
上下 |
130°/s |
160°/s |
135°/s |
|||
|
手腕 |
J4 |
回转2 |
240°/s |
||||
|
J5 |
弯曲 |
233°/s |
|||||
|
J6 |
回转1 |
351°/s |
|||||
|
可搬质量 |
手腕部 |
100kg |
|||||
|
手臂上 *1 |
25kg (最大45kg) |
45kg（最大90kg） |
|||||
|
手腕容许 |
J4 |
回转2 |
580N·m |
||||
|
J5 |
弯曲 |
580N·m |
|||||
|
J6 |
回转1 |
290N·m |
|||||
|
手腕容许最大 |
J4 |
回转2 |
45kg·m2 |
60kg·m2 |
|||
|
J5 |
弯曲 |
45kg·m2 |
60kg·m2 |
||||
|
J6 |
回转1 |
22.7kg·m2 |
30kg·m2 |
||||
|

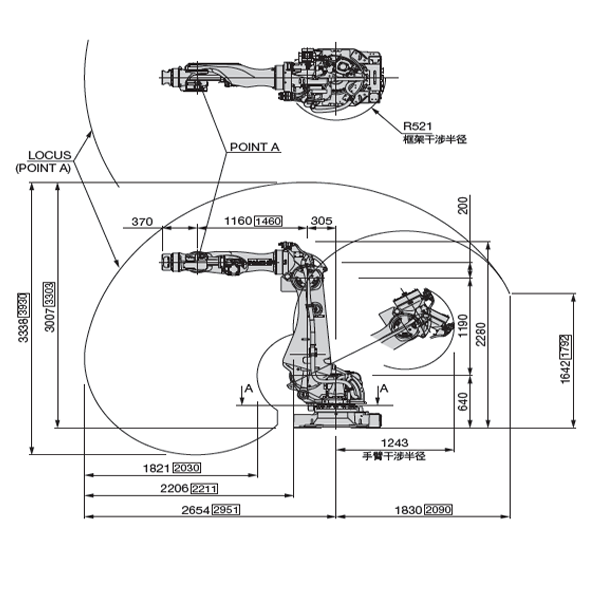

最大工作半径 |
2,071mm |
1,634mm |
2654mm |
||||
|
位置反复精度 *3 |
±0.1mm |
||||||
|
设置方法 |
地面安装 |
||||||
|
设置条件 *4 |
周围温度 : 0～45°C周围湿度 : 20～85% RH (应无结露)安装面的容许振动 : 0.5G (4.9m/s2) 以下 |
||||||
|
主体质量 |
690kg |
670kg |
960kg |
||||
