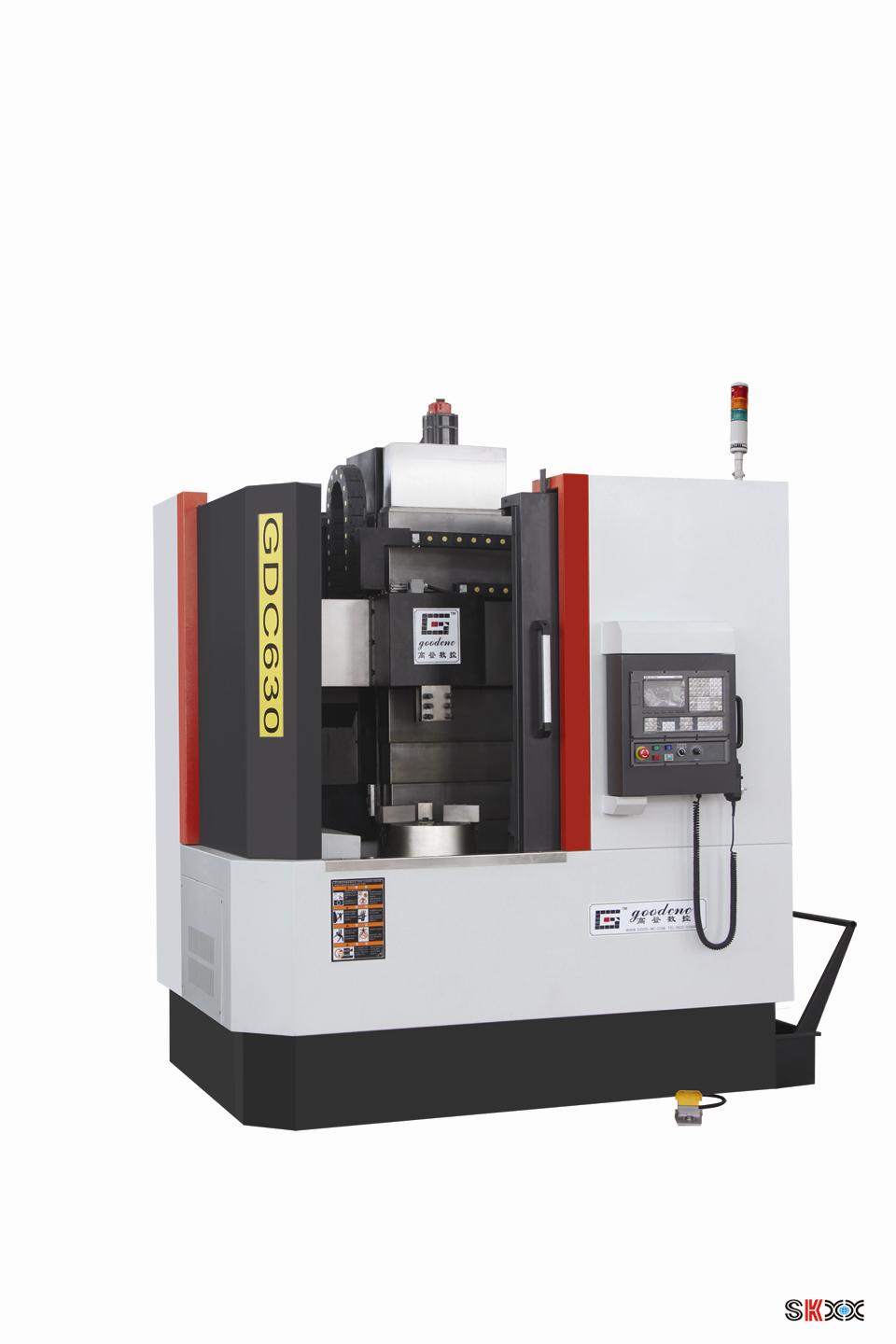

数控车床厂家GDC630数控立式车床介绍
一、机床用途及特点
GDC系列机床是一种自动化数控加工机床，用来加工零件的内外圆柱面、锥面、端面、螺纹、切槽及倒角，该机床特别适于车用轮鼓、盘类等零部件的加工。
1.立式导轨结构，立柱，底座及滑座均采用高牌号灰口铸铁，立柱及 滑座导轨处均采用高频淬火，导轨移动面贴塑处理确保机床长期使用的稳定性和精度保持性；
2.机床主轴采用主轴伺服电机，适于强力切削；同时也适于零件的半精加工和精加工；
3.X/Z轴进给均由伺服电机控制自动进给。Z轴采用平衡重锤，结构可靠、故障率低；
4.机床X/Z轴采用国产精密滚珠丝杠及丝杠专用轴承，满足高精度、高刚性切削的要求；
5.机床采用电动润滑油泵润滑；
6.机床刀架采用排刀形式，精度准确，效率高，价格低廉无维护费用。
7.可根据用户要求配置专用工装或电动刀架，液压卡盘，冷却泵，排屑器，冲屑装置。
二、机床主要技术参数
主要技术参数
二、机床主要技术参数
|
主要技术参数 |
GDC600 |
|
机床最大回转直径mm |
660 |
|
最大切削直径 |
660 |
|
工作台直径mm |
500 |
|
主轴转速级数级 |
80-500无级 |
|
切削进给速度mm/min |
0.1~1000 |
|
刀架垂直移动距离mm |
650 |
|
刀架水平移动距离mm |
420 |
|
纵向快移速度mm/min |
4000 |
|
横向快移速度mm/min |
6000 |
|
刀架形式 |
排刀 |
|
刀杆截面mmxmm |
25x25 |
|
机床重复定位精度mm |
0.012 |
|
定位精度mm |
X/Z0.012/0.02 |
|
主电机功率Kw |
11 |
|
外形尺寸 |
2150X1950X2850 |
三、检验标准本机床参考国家机床行业现行标准规定，按照我公司有关标准生产。附机床精度检验表
|
序号 |
检验项目 |
允差mm |
实测 |
备注 |
|
|
1 |
主轴的径向跳动 |
0.012 |
|
|
|
|
2 |
主轴的端面跳动 |
0.012 |
|
|
|
|
3 |
滑板移动对主轴的平行度 |
水平方向 |
0.03 |
|
200长度方向 |
|
垂直方向 |
0.03 |
||||
|
4 |
回转工作台面的平面度 |
0.03（只允许凹） |
|
φ400直径圆盘 |
|
