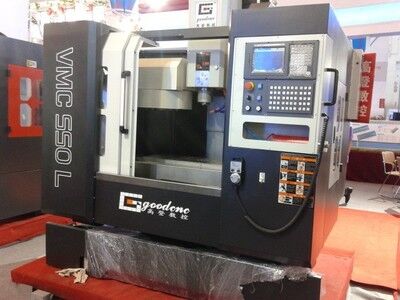

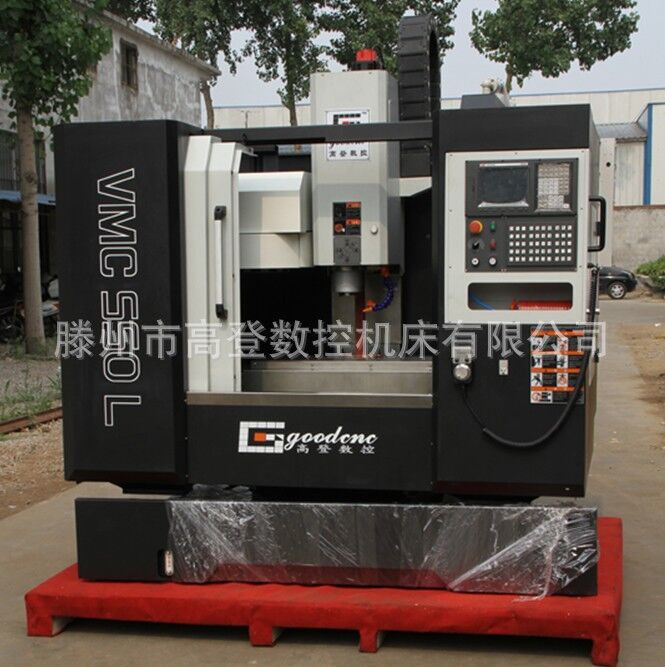

小型加工中心VMC550L（7132L）
标准配置：
※三轴线轨（Z向为重载） ※台湾主轴
※KND2000M系统 ※台湾刀库
※台湾打刀缸 ※C级滚珠丝杠
※高速高精密主轴单元 ※台湾精密螺帽
※分离式电子手轮 ※外置232接口
※12把斗笠刀库（选配） ※气动拉刀系统
※自动间接式自动润滑 ※调整垫铁
※全防结构
※可配全罩防护，提供交钥匙服务
小型加工中心
|
主要技术参数 |
VMC550L |
||
|
主 轴 |
主电机功率 kw |
5.5/7.5(伺服） |
|
|
主轴端部至工作台面距离 mm |
100 -560 |
||
|
主轴中心至立柱导轨 mm |
410 |
||
|
转速 rpm |
8000 |
||
|
主轴鼻端锥度 mm |
BT40 |
||
|
工作台 |
工作台面积 mm2 |
320×800 |
|
|
承重 kg |
300 |
||
|
工作台面距地面高度 mm |
880 |
||
|
T型槽数/宽度/间距 mm |
3-14-100 |
||
|
行 程 |
X 轴行程 mm |
550 |
|
|
Y 轴行程 mm |
340 |
||
|
Z 轴行程 mm |
460 |
||
|
进 给
|
X 轴快速移动 mm/min |
15000 |
|
|
Y 轴快速移动 mm/min |
15000 |
||
|
Z 轴快速移动 mm/min |
12000 |
||
|
切削进给 mm/min |
1-5000 |
||
|
精 度 |
定位精度 mm |
0.02 |
|
|
重复定位精度 mm |
0.01 |
||
|
刀 具
|
刀具 直径 mm |
120 |
|
|
刀具 长度 mm |
200 |
||
|
刀库容量（斗笠/圆盘式） 把 |
12/16 |
||
|
换时间 S |
8 |
||
|
数 据
|
使用气压 Mpa |
0.6 |
|
|
电源 |
电压V/频率Hz |
380/50 |
|
|
总容量 KVA |
6.5/10 |
||
|
机床重量 kg |
2800 |
||
|
机床外形尺 mm |
2200×1750×2300 |
||
