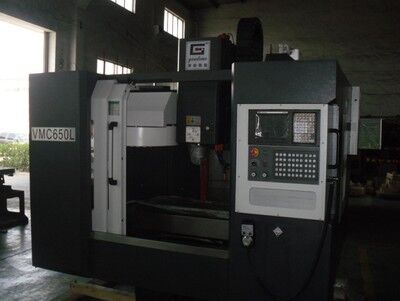

龙门加工中心VMC650（714）
标准配置：
※650三轴硬轨 三向淬火硬贴塑，精密刮研 ※KND2000M
※高速高精密主轴单元 ※C3级滚珠丝杠
※台湾主轴 ※台湾打刀缸
※日本NSK轴承 ※台湾精密螺帽
※分离式电子手轮 ※外置232接口
※自动间接式自动润滑 ※16/20把刀库
※不锈钢防护罩
※调整垫铁
※全防结构
※可配全罩防护，提供交钥匙服务
|
主要技术参数 |
VMC650 |
|
|
主 轴 |
主电机功率 kw |
7.5 |
|
主轴端部至工作台面距离 mm |
110-560 |
|
|
主轴中心至立柱导轨 mm |
440 |
|
|
转速 rpm |
8000 |
|
|
主轴鼻端锥度 mm |
BT40/Ф120 |
|
|
导 轨 |
硬轨 |
淬火贴塑 |
|
丝 杠 |
三轴滚珠丝杠规格 mm |
3210 |
|
工作台 |
工作台面积 mm2 |
370×800 |
|
承重 kg |
400 |
|
|
工作台面距地面高度 mm |
880 |
|
|
T型槽数/宽度/间距 mm |
3-18-120 |
|
|
行 程 |
X 轴行程 mm |
650 |
|
Y 轴行程 mm |
380 |
|
|
Z 轴行程 mm |
450 |
|
|
进 给
|
X 轴快速移动 mm |
18000 |
|
Y 轴快速移动 mm |
18000 |
|
|
Z 轴快速移动 mm |
12000 |
|
|
切削进给 mm/min |
1-10000 |
|
|
精 度 |
定位精度 mm |
±0.008 |
|
重复定位精度 mm |
±0.005/300 |
|
|
刀 具
|
刀具 直径 mm |
120 |
|
刀具 长度 mm |
200 |
|
|
刀库容量（斗笠圆盘式） 把 |
12/16/20 |
|
|
最快换刀时间 S |
8/2.5 |
|
|
电 机 |
主电机 KW |
7.5 |
|
X/Y/Z电机参数 NM |
7.7 |
|
|
数 据
|
使用气压 Mpa |
0.6 |
|
机床重量 kg |
4500 |
|
|
机床外形尺 mm |
2350×2000×2250 |
|
