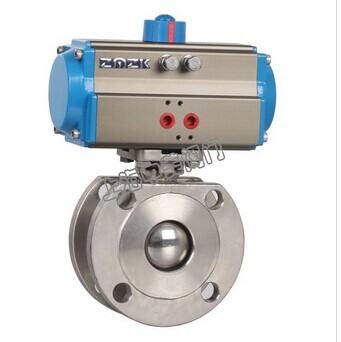

一、薄型气动球阀概述:
薄型气动球阀是由双（单）作用气动活塞式执行器和薄型球阀组成。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力，食品等工业部门。
二、薄型气动球阀的主要参数:
|
产品名称 |
薄型气动球阀 |
|
产品型号 |
Q671F |
|
产品口径 |
15-150MM |
|
产品压力 |
1.0Mpa-4.0Mpa |
|
阀体材质 |
铸钢，不锈钢304，316，316L |
|
球体材质 |
铸钢，不锈钢304，316，316L |
|
密封材质 |
PTFE,PPL |
|
适用温度 |
-29～+300℃ |
|
适用介质 |
水，气体，油品等 |
|
控制方式 |
开关型，调节型 |
|
驱动方式 |
手动、气动、电动 |
三、气动执行器的主要参数:
|
气动执行器 |
ZMA系列,ZMG系列单双作用气动执行器 |
|
供气压力 |
0.4-0.8MPA |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
单作用气动执行器,双作用气动执行器 |
|
可配附件 |
电磁阀,限位开关,二联件,手轮机构等 |
四、气动执行器的主要零部件材料:
|
名称 |
ZMA气动执行器 |
|
缸体 |
铝合金型材质硬质阳极氧化 |
|
端盖 |
压铸铝合金环氧树脂喷涂 |
|
活塞 |
压铸铝 |
|
轴 |
钢镀镍磷合金 |
|
O型圈 |
NBR |
|
螺栓 |
304不锈钢 |
五、薄型气动球阀的主要外形尺寸图:
