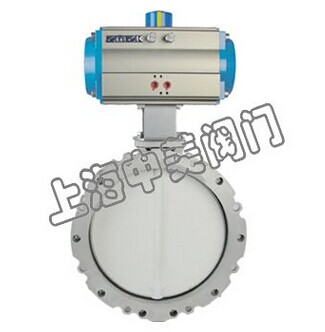

一、水泥粉尘气动蝶阀概述:
粉尘气动蝶阀由两个采用重力浇铸而成的半阀体组成，半阀体为铝合金材料，旋转阀板采用高分子材料或球墨铸铁和不锈钢材料制作，具有良好的密封性。顶部及底部相同的圆法兰，具有一个顶部法兰以及一个折边部件，适用于一根柔性套管。主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓。可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截流以及气动传输干性物料。可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方，以及连接气动输送管道。由于此阀门的特殊结构以及工程材料的运用，它始终是一个非常经济且极高效的选择。
二、水泥粉尘气动蝶阀的主要参数:
|
产品名称 |
水泥粉尘专用气动蝶阀 |
|
产品型号 |
FD641X |
|
产品口径 |
100-350MM |
|
产品压力 |
0.2Mpa |
|
阀体材质 |
压铸铝合金 |
|
阀板材质 |
耐磨高分子复合材料 |
|
密封材质 |
NBR耐磨橡胶 |
|
适用温度 |
-20～+80℃ |
|
适用介质 |
水泥，物料等粉体介质 |
|
驱动方式 |
蜗轮、手动、气动、电动 |
|
控制方式 |
开关型，调节型 |
三、粉尘气动蝶阀的主要用途:
粉尘蝶阀主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓。可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截流以及气动传输干性物料。可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方，以及连接气动输送管道。
四、粉尘气动蝶阀的执行标准:
|
制造标准 |
GB/T 122387-89 |
|
法兰标准 |
GB9113-2000、GB17241.6-1998 |
|
结构长度标准 |
GB12221-89 |
|
检验标准 |
GB/T 13927-92 |
五、气动执行器的主要参数:
|
气动执行器型号 |
ZMA系列,ZMG系列单双作用气动执行器 |
|
供气压力 |
0.5-0.7MPA |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
单作用气动执行器,双作用气动执行器 |
|
可配附件 |
电磁阀,限位开关,二联件,手轮机构等 |
六、水泥粉尘气动蝶阀的主要外形尺寸图:
注：以上尺寸仅供参考，具体尺寸以实物为准。
