一、法兰气动球阀概述:

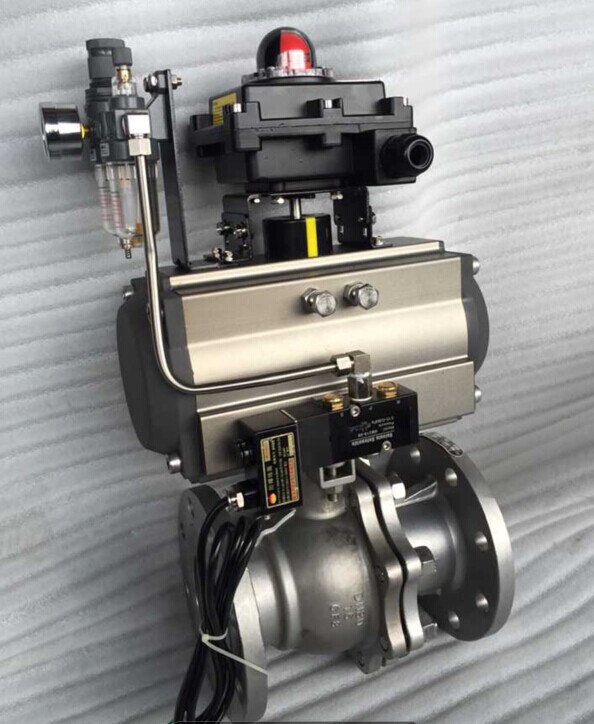

法兰气动球阀是由双（单）作用气动活塞式执行器和法兰球阀组成。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力，食品等工业部门。
二、气动执行器的主要参数:
|
气动执行器 |
AT系列,GT系列单双作用气动执行器 |
|
供气压力 |
0.4-0.8MPA |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
单作用气动执行器,双作用气动执行器 |
|
可配附件 |
电磁阀,限位开关,二联件,手轮机构等 |
三、气动执行器的主要零部件材料:
|
名称 |
AT气动执行器 |
|
缸体 |
铝合金型材质硬质阳极氧化 |
|
端盖 |
压铸铝合金环氧树脂喷涂 |
|
活塞 |
压铸铝 |
|
轴 |
钢镀镍磷合金 |
|
O型圈 |
NBR |
|
螺栓 |
304不锈钢 |
四、法兰气动球阀的主要零部件材料:
|
公称通径mm |
DN15-DN300 |
|||
|
材料代号 |
C |
P |
R |
|
|
主要 |
阀体 |
WCB |
ZG1Cr18 |
ZG1Cr18Ni |
|
球体 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
密封圈 |
增强聚四氟乙烯 对位聚苯 金属密封 |
|||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||
|
适用 |
适用 |
蒸汽、 |
硝酸类 |
醋酸类 |
|
适用 |
-28℃ - 300℃ |
|||
|
执行器 |
型号 |
DA/SR系列、GTD/GTE系列、QGSY系列等 |
||
|
气源 |
0.4-0.7MPa |
|||
|
试验压力 |
公称压力（Mpa） |
压力级（class） |
JIS(Mpa) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
