YD-22汽油捣固机_图片_厂商_价格

锦州双兴铁路机械设备有限公司生产的内燃捣固镐、捣固机、液压钢轨挤孔机、液压钢轨钻孔机、手动钢轨钻孔机、齿条式起道器、液压起道器、切轨机、方枕器、液压直轨器、复轨器、万能轨距尺、钢轨打磨机、方尺、运轨车以及各类轨道配件，产品质量严格把关，制造技术经验成熟，是行业内性价比较高的优质设备供应商。本公司长年对外批发，实用于高铁、地铁和普铁，欢迎来电垂询：156 4065 7012、156 4065 7234、156、4065、3288。

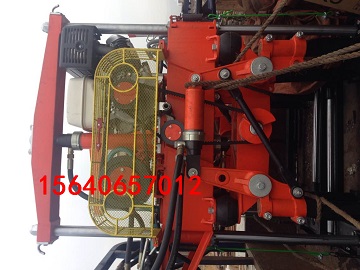

YD-22汽油捣固机_图片_厂商_价格

汽油捣固机YD-22是广集国内外用户十多年对捣固机的使用经验，以柴油机为动力针对铁路道碴捣固作业研制出的新产品，主要应用于线路的维修、大修及新建线路的捣固作业。

汽油捣固机YD-22采用双导柱，单缸升降方式，通过对线路的捣固使石碴具有一定的密实度及弹性，提高了线路整体稳定性与平顺性，不仅能延长钢轨使用寿命，同时也能延长轮对的使用寿命，使列车运行更平稳，降低了铁路运输成本。

汽油捣固机YD-22主要是为了适应客运高速、货运重载、运输高密度的重载轨道结构的需要而设计。应用该机械对线路捣固作业，完全可以取代传统的线路维修机具，克服了传统线路维修工具劳动强度大、作业效率低、捣固质量差的缺点。

汽油捣固机YD-22已通过铁路局的技术鉴定及铁道部安全审查，具有捣固装置重量轻、操作灵活、故障率低捣固质量好等许多优点。

汽油捣固机YD-22详细参数：

1、额定功率： 13PS

2、液压系统工作压力 4.5～5MPa

3、震动频率 66.7Hz

4、最大下插力 15.57kN

5、下插深度 110mm±10mm(60kg/m轨Ⅲ型轨枕下)

6、生产效率： 270根轨枕/组小时

7、主机净重： 400GK

汽油捣固机YD-22主要技术性能：

动力：SF190柴油机

额定功率：9.5马力额定转速：2300rpm

自重：96kg

振动频率：67Hz

液压系统工作压力为5.0MPa(出厂前已调定)

最大下插力：19kN

最大夹实力:7.1kN×2

提升时间:2s

下降时间:1s

张夹时间:0.5s

下插深度:90～120mm(枕底面以下)

激振力:22kN

生产效率:≥340根轨枕/每组每小时

主机净重:390kg

外型尺寸:1420㎜×680㎜×1550㎜

作业形式:单侧下道二台为一组，适用复线或单线路肩较宽地段;双侧下道二台为一组，适用单线路肩较窄地段;走行架轮距1435㎜(特殊时，提货要说明)。

YD-22汽油捣固机_图片_厂商_价格

捣固机使用方法

准备与启动

1.依照日本本田汽油机用户手册和使用说明书严格进行运转前的各项检查。请使用90号或更高标号的无铅汽油。常见温度下使用SAE10W-30发动机润滑油(SG.SF类)。

2.将机头上的联接手柄旋至正上方，将软轴插头插入轴内孔，将联接头插入机头孔中，使联接手柄落入联接头圆弧槽内，板下联接手柄，再将振捣棒插在机架上。

3.检查所有绝缘部位，拧紧各紧固件，张紧传动带。

起动上道

1.严格按日本本田汽油机用户手册和使用说明书规定的程序起动发动机，把燃油阀开到ON(开)位置，把阻风门柄拨到CLOSE(关)位置，如果发动机是热的或气温较高，则可能不需要关阻风门,把节气门控制柄朝左略移点，把发动机开关扳到ON(开)位置，轻轻地拉起动绳握柄直至感到阻力，然后用力快速一拉即可起动。

2.抬整机上道，将单走行轮抽出支撑管置于另一侧钢轨上，锁紧紧固螺钉。取下振捣棒将其前端对地轻轻磕碰，振捣棒发出嗡……的高频响声后即可使用。

运动捣固

1.在发动机预热时，逐渐把阻风门柄移动到OPEN(开)位置，把节气门控制柄置于发动机所要转速的位置。

2.捣固时应两台机器成套使用，分别置于所捣固的同一根轨枕的两侧，同捣一根轨枕的四人应力争动作一致，用力大致相同，捣固时握住减振手把斜向插入(不要手持软管加力，作业时软管弯曲半径不得小于250毫米)将石碴捣入轨枕下，切勿用振捣棒橇轨枕，钢轨，应避免镐头碰击钢轨，轨枕.(岔枕)和连结机件。

3.双线地段施工时，临线来车须停止作业。

停机下道

1.把节气门控制柄向右移到头,把发动机开关扳到OFF(关)位置，把燃油阀扳到OFF(关)位置.在紧急情况下停机，把发动机开关扳到OFF(关)位置即可。

2.下道应行动迅速，将棒插回机器，四人一组将整机抬至铁道限界以外待避列车，不得侵限，在路肩走时将单走行轮缩回支撑管，锁紧紧固螺钉。

搬运储存

1.搬运机器时应把汽油机燃油阀扳到OFF(关)位置。保持汽油机水平以防止燃油溢出，燃油挥发或外溢可引起火灾。

2.储存进室内前应先让汽油机冷却，应确保存放地不是高度潮湿和充满灰尘。

3.使用完毕振捣棒应存放于干燥场所并使软轴软管呈直线状态，如放在现场保管，则须放置在限界之外，并用防雨苫布盖好。

YD-22汽油捣固机_图片_厂商_价格

售后服务及交付说明

1、性价比说明：

同产品质量条件下，我公司不以降低性能、更改产品零部件为代价，给出最低最实在的价格。(可根据客户要求进行产品的生产配置)。

2、交货说明：

按供货期交货，若有特殊情况，需提前交货的，我公司在有限的范围内将会组织人员加大生产力度、实行生产，安装，调试，包装等工艺，力求满足贵公司要求。

3、产品交货附带说明：

① 产品说明书及维修手册。

② 产品合格证。

③ 外购件附带说明。

④ 易损件及其清单(机型不同略有出处)。
