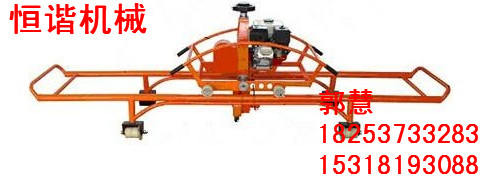

DCM-4型电动道岔打磨机 主要结构

钢轨打磨机质量一流,技术领先,售后完善,广受好评.自主研发钢轨打磨机等10多款自主知识产权的养路机械产品,广受国内外客户好评

一、适用范围

DCM-4型电动道岔打磨机主要用来打磨道岔转辙器的尖轨、辙叉心轨、翼轨顶面及侧面肥边，也可打磨各种型号钢轨顶面及侧面肥边。性能优越，结构合理，质量可靠，省时省力，是工务部门维修线路的必备工具。

二、主要技术参数

1、 电动机

型号：                          Y100L-2

功率：                          3kW

转速：                          2880r/min

2、通用平型砂轮（JB1193—71）

规格：                          Φ250×Φ32×32

    最大磨削线速度：                40m/s

3、磨削垂直行程：                   100mm

4、磨削砂轮位置调整角度（从垂直

方向起向两侧面可分别倾斜角度）：     30°

5、外廓尺寸：                      2800×850×1000

6、整机质量：                       80kg

三、基本结构与工作原理

工作原理：电动机经过V带传动，使主轴（砂轮）产生回转运动，再通过转动手轮经丝杠、丝母实现垂直方向的进给磨削运动，而水平方向的进给磨削主要是靠大车架上的小车架的水平移动来实现。

小车架上装有蜗轮副，能使砂轮左右最大倾斜30°角，以适应各种斜面打磨需要。推动大车架沿钢轨纵向反复移动完成磨削工作。

主要结构：有两个部件组成：

1、安装有四个带单轮缘滚轮在轨道上移动的大台车架。

2、安装有四个带双轮缘滚轮、能在大车架上沿垂直轨道方向水平移动的小车架（磨削装置）。

结构图如下：1大车架、2行走轮、3汽油机或电动机、4手轮、5小车架、6滚轮、7砂轮、8回转定位盘、9锁紧手柄（未画出）

四、使用方法与维护

1、首先装好平型砂轮，将锁紧螺母拧紧。安装砂轮前，检查砂轮是否有损坏、变形等，如发现不准使用。

2、将大车架1放到轨道上，再将小车架5（磨削装置）放到大车架上。

3、扳动启动开关,启动电动机，观察砂轮方向,是否与砂轮罩标定方向相一致,如不一致,停机,相反方向扳动启动开关,使砂轮旋转方向和砂轮罩标定方向相一致, 空载运行，时间不少于30秒。各部分运转是否正常，传动机构是否可靠，正常后方可操作打磨。

5、顺时针转动打磨手轮，砂轮下移，进行垂直方向进给，手轮一周进给量约为2mm。根据需要调好后，将手轮上的锁紧手柄旋紧，防止砂轮向下移动。

6、如需打磨斜面，应根据斜面的角度，调整砂轮的倾斜方向和角度。调整好后，将手轮上的锁紧手柄旋紧。

7、如需打磨钢轨顶面，将角度指示对准“0”位，按第5条方法调整砂轮高度，边打磨边进给，直至作业完成。

8、用砂轮侧面打磨钢轨肥边时，使小车架5沿大车架1移动，接触肥边后，向下压紧锁紧手柄9，小车架固定在大车架上，往复推动大车架完成对钢轨肥边的打磨。

9、打磨辙叉叉芯或翼轨时，根据待打磨部位状态，调整砂轮的高度、角度。

10、打磨完成后，关闭发动机，旋松锁紧螺母，逆时针转动手轮，使砂轮上提，以便进行下一部位的打磨，或者将该机抬下线路。

11、打磨机的主轴滚动轴承、进给丝杠滚动轴承等转动部位，要定期的注入和更换润滑脂，以提高该机使用寿命。

12、不要让机具被雨淋，如被雨淋后，应将各部擦干净。

五、安全操作规程

1、在线路上作业时，按铁道部《铁路工务安全规则》的有关规定组织施工和进行安全防护。

2、操作者应经技术培训合格，持证上岗。

3、操作者应认真阅读本使用说明书，了解该产品的结构、性能。

4、作业时检查机械各部件，内燃机各部件是否正常，发现异常应排除后作业，不准机器带病运转。

5、打磨时，砂轮进给量不要过大，往复移动车架进给应均匀。

6、作业时，操作者按规定穿戴好劳动保护着装。

7、使用砂轮的允许线速度，不得小于37m/s。

8、调整机具或维修更换部件时，应停机进行。

六、其他

1、随机附件见产品装箱单

2、产品售出一年内，因产品质量原因影响使用，公司负责维修、更换。
