一、适用范围
NLB-300型内燃螺栓扳手适用于铁路线路轨枕螺栓螺母的旋松和紧固作业。该机的冲击力大，操作集中，能满足钢轨扣件锁紧扭矩，方便快捷。在底座上加装了行走装置，既可在陆地行走，又可在轨上行走，搬运方便，是松、紧轨枕螺母代替繁重体力劳动的理想专用工具。
二、主要技术参数
1、主轴转速： 780r/min
2、最大旋松扭矩： ≥300 N?m
3、最大旋紧扭矩： ≥150 N?m
4、工作效率： ≤10个/分
5、汽油机：
（1）、型 号：
GX200/GX160
（1）、额定功率：
4.1kw/3.05Kw
（2）、额定速度：
3600r/min
6、质量；
60kg
7、外形尺寸：
1300×510×760mm
三、基本结构与工作原理
工作原理：由内燃机驱动，使之输出扭矩通过离心式离合器（万向联轴器传动轴）将运动、动力传递给圆锥齿轮机构（减速变向），再经过加力器（冲击加载）直到套筒转动，可对螺母进行冲击式的松、紧转动（工作）。
基本结构：

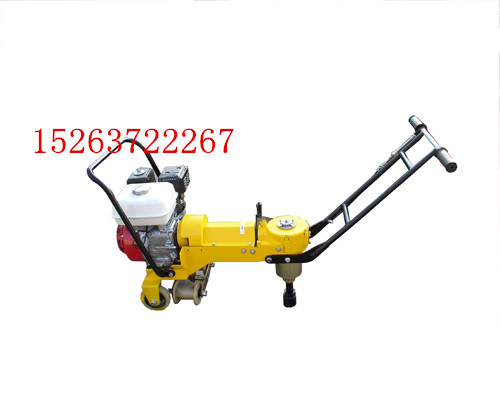

如图一：由1汽油机或柴油机、2机座、3换向手柄、4油门手把、5套筒、6走行轮、7加力器等组成。
四、使用方法与维护
1、检查传动部分是否灵活，螺纹连接是否松动。
2、拨动换向手柄3，使套筒扳手工作部分处于空档位置（空位）。
3、按发动机操作说明书加入机油和燃油，起动发动机进行短暂空载运转，运转正常后，准备开始工作。
4、扳动换向手柄3至所需要的旋向（紧、松），扶持操作把,对准并套牢螺母用右手旋转油门手把4，不可用力过猛扳动油门扳杆，以免损坏其油门,即对螺母进行冲击式的拧紧和松开。
5、在旋紧时，听见嗒嗒声即可松开油门手把4，抬起套筒5，如扭矩不够，可多冲击几次。
6、停止工作前，将主机放置平稳后，将汽油机开关关闭，即可熄火停机。
7、换向时注意必须先松开油门手把，使汽油机处于怠速状态，再进行松、紧换向。
8、传动轴、万向联轴器、齿轮机构、换向手柄3的偏心套每周检查并加注二硫化钼润滑脂一次，保持清洁，一个月检修一次，用煤油清洗干净后，加二硫化钼润滑脂。
9、加力器7一个月检修一次，用煤油清洗干净后，加齿轮油，保持清洁。
10、走行轮的滚动轴承、每工作二个月检修一次，用柴油清洗干净后，加二硫化钼润滑脂，保持清洁,确保运行自如。
五、注意事项
1、发动机不要作长时间怠速运行。
2、发动机加速要平缓，不要过猛加大油门手把以免损伤。
3、在搬运过程中小心轻放，以免损坏机具。
4、换向时要先松开油门手把，使汽油机处于怠速状态，才可以换向。
5、万向联轴器圆柱弹性销损坏，这是机具中的易损件，属正常现象。
6、若长期不用应放置在通风、干燥、无腐蚀性气体的库房内。
7、汽油机易损件可有偿提供。
六、故障排除
故 障 现 象
产 生 原 因
排 除 方 法
扭矩小
加力器弹簧老化
离心块磨损
螺旋槽套筒磨损
螺旋槽转子轴磨损
拨叉轴磨损
套筒磨损
套筒销磨损
油门线扳把碰坏
油门线磨损
更换加力器弹簧
更换离心块
更换螺旋槽套筒
更换螺旋槽转子轴
更换拨叉轴
更换套筒
更换套筒销
更换油门线扳把
更换油门线
套筒不旋转
万向联轴器磨损
更换万向联轴器
注：以上配件属易损件，有偿使用。
产品装箱单
产品名称
内燃螺栓扳手
型号
NLB—300
出厂日期
质检员
序号
附件名称
数量
1
产品说明书
1份
2
产品合格证
1份
3
主机
1台
4
内燃机说明书及工具
1套
5
内六角扳手 5
1把
6
内六角扳手 6
1把
7
呆扳手 8-10
1把
8
呆扳手 14-17
1把
9
备注：
