一、主要用途
本系列溜槽堵塞保护装置适用于检测胶带机运输系统中的溜槽堵塞故障。当溜槽内开成堵塞时，检测器将发出报警、振打或停机信号，防止由物料堵塞溜槽而造成的恶性事故。
二、型号定义
三、主要技术指标

四、使用条件
1． 海拨高度低于2000M；
2． 环境温度：-35℃~+50℃；
3． 相对湿度：不大于95%；
4． 大气压力：80~110Kpa；
5． 工作位置：安装在溜槽不受物料冲击的侧壁上。
五、结构特性及工作原理
1． LDM-G型溜槽堵塞检测器
结构：LDM-G型溜槽检测器采用门式结构，选用舌簧管作为接近式开关，将两支舌管并排放在盒内用环氧树脂灌封以增加可靠性。
原理：当物料在溜槽中造成堆堵时，堆积的物料必定推动检测器上的活动门移动。活动门上的磁钢向舌簧开关接近，舌簧开关在外磁场的作用下，簧片被磁化、并克服簧片的恢复力而动作，从而发出告警或停机信号，当溜槽堵塞故障排除后，活动门受压簧的作用恢复原状。
2．LDM-X型溜槽检测器

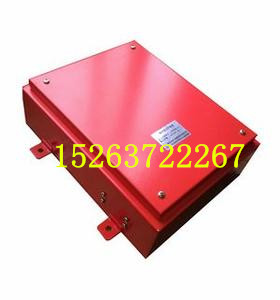

结构：LDM-X型溜槽检测器也采用门式结构，具有压簧自动复位功能，内部装有JLXK1-111M型行程开关为密封防护式。两种溜槽堵塞装置外形相同区别于箱内选用开关不同。结构见图。
原理：本装置采用门式结构，弹簧复位，安装在溜槽侧壁。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向外推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出告警或停机信号。如将其接至振打器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。
六、安装与接线
两种型号产品外型尺寸相同，安装方法一样。
（一）   安装方法
1． 在溜槽侧壁一适当位置开260×260一方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门而发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。见图
2． 用户根据图（3）所示尺寸自制一弯角件，焊接在溜槽侧壁上。
3． 将本装置用M10×25螺栓紧固在弯角件上即可。
（二）、安装要领及注意事项
1． 本系列保护装置可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜见图（4）。
2． 本系列保护装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞检测，发生堵塞时输出停机信号。
（三）接线：由本保护装置引出一条三芯电缆线，其中1、3为常闭接点，1、2为常开接点。用户可参考图（5）接线原理图进行接线。
七、维护与使用
此装置使用半年以后，要进行一次维护检查，检查紧固螺钉是否有松动、脱落现象、待拧紧后，再进行使用。同时要在门轴的轴套里涂以润滑油，并清除积尘。
