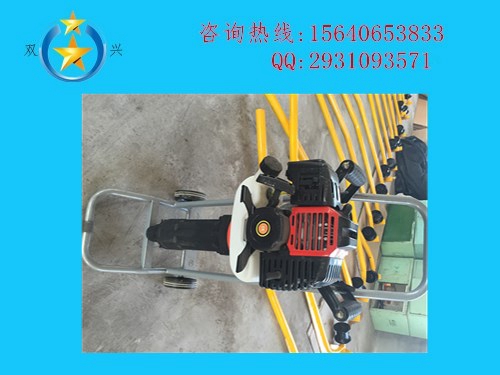

YCD-4型液压道岔捣固机偏心铁图片

单位：锦州双兴铁路机械有限公司

地址： 辽宁省锦州市凌河区

联系人：房女士

Q Q: 2931093571

手机： 15640653833

邮编： 121000

一、YCD-4型液压道岔捣固机主要特点

1.该机采用高性能、高品质的进口汽油机为动力，具有稳定的大马力输出，燃油消耗率低，润滑油耗少，质量小、噪音低等特性，也可根据用户需要，采用电动机和柴油机为动力。

2.传动离合器采用离心摩擦片式结构，传递扭矩大，降低传动损失，提高了传动效率。

3.振动箱采用外置偏心铁式，振动箱温升低，安全可靠。

4.液压回路采用快速接头，拆装方便，下道迅速。

5.该机夹钳设安全装置，在非常情况下，确保夹钳张开，保证安全。

6.振动装置由两个夹实油缸同时驱动一对捣镐，夹实力大，且最大限度的降低了整机高度。

7.本机工作效率提高,1组道岔直股只需15-20分钟，即可捣固完毕。

二、YCD-4型液压道岔捣固机产品参数

内燃机功率：6.6kw

振动频率：60Hz-67Hz

激振力：31.5kN

工作系统油压力：40mpa

工作效率：≥260根/小时

外形尺寸：1350X520X1650(mm)

主机质量：300kg/台

性能特点：

1，动力强劲

,2，运行平稳

3，高效安全

,4，施工方便

三、YCD-4型液压道岔捣固机作业前的准备

1.检查各联结部位紧固件，如有松动或脱落的应配齐和拧紧。

2.检查手压泵工作是否可靠，进出油阀是否关闭良好，如关闭不严，不准上道。

3. 检查发动机的燃油和润滑油以及捣固机液压油是否符合装量标准。

4.启动内燃机，操作换向阀，试验升降、夹紧、横移各油缸的运动是否灵活可靠，液压系统有无泄露。

5.选好下道位置，平正地放好下道架，下道后捣固机不得侵入“限界”。

6.作好通讯防护工作，确保一切安全。

四、YCD-4型液压道岔捣固机安全操作规程

1. 机器上下道时，需4人合作，防止走行架、下道架、捣固机颠覆。

2. 液压道岔捣固机4台为一组(或2台为一组)，每台1人，共4人(或2人)。

3. 机器上道后，插好安全销，以防捣固装置滑出走行架，在启动内燃机，试升降、夹紧、横移无异常可开始作业。

4. 要特别注意两条钢轨不能短路，检查绝缘轮和走行架的绝缘性能，应不小于1MΩ。

5. 作业过程中，注意4人操作人员步调一致，纵向推进时镐尖上抬超过轨枕即可，跨越钢轨时抬至最高点。镐掌不得碰轨底边。

6. 作业过程中，要随时注意捣固机的声音、紧固件和油路是否泄露。

7. 发动机或油泵发生故障，应用手压泵供油，升起捣固装置。
