使用方法

一.作业前准备：

1、钻头的安装：根据现场工作需要，安装φ32空心钻头。具体方法如下：

(1)本说明书以安装φ31空心钻头为例，将进给扳把⑨向汽油机方向推到最后端。

(2)再将夹具扳把⑥向汽油机方向抬起。

(3)抬起钻孔机，用呆扳手或用手指松开主轴套筒2处紧定螺钉，将钻头芯装入钻头内，再将两带扁处分别对准两紧定螺钉，插入套筒，并与主轴套筒根部靠紧后，再拧紧紧定螺钉便完成安装，本机具出厂为φ32空心钻头，见附图：

(4)钻头拆卸：按上述(1)、(2)、步骤抬起钻孔机，用呆扳手逆时针旋转螺栓，将钻头从主轴套取出。

2、定位块的安装：

选择与其所给钢轨型号相同的定位块⑩(此定位块为组合两用定位块，即43和50，60和75组合，分别打有43、50，60、75字样，数字靠近钢轨一侧，表示所要钻哪能种轨型。将定位块侧面的螺栓用呆扳手逆时针旋松螺栓，以60Kg/m为例，将60字样靠近钢轨一侧，另一侧定位槽与夹具定位档靠紧，顺时针旋紧螺栓。如图所示：

注：本次出厂的定位块已经装在主机上。

3.注水桶的使用：

将手把对准注水桶口处的槽向下压至根部，逆时针旋转手把至打压装置旋出后，向注水桶内加注冷却液(防止钻头及所钻钢轨孔生锈)，加满冷却液后顺时针拧紧，然后逆时针旋转一个小角度，从注水桶口处的槽中拿出，往复压几下手把(向注水桶下加压)，将水管插入钻孔机夹具处中的油管3内，手握注水桶出水阀柄，拇指向下压水阀后，向前推即为打开状态。此时，向下压钻头芯，确定冷却液从钻头内流出后，才可以进行下一步操作。

4、定位尺介绍和安装：

本定位尺分为单孔定位尺和双孔定位尺，每把定位尺分别有3个定位槽都是按钢轨标准孔距加工成。

将标尺定位器向后拉出，把定位尺⑤插入夹具体内，到第一个槽下。

5、加注燃油和润滑油：

加注燃油：先旋松燃油箱盖，向内加入90#以上无铅汽油或乙醇汽油后，再拧紧燃油箱盖，

加注润滑油：先旋松润滑室油箱盖，夏季加注20#汽机油，冬季加注-20#汽机油，达到其刻度尺刻度线即可，不可少加或过量加注汽机油，拧紧油箱盖。用手指按汽油机化油器储藏泡几下，待化油器储藏泡中充满汽油后即可。

6、启动汽油机：

在气温低于10℃时，通常先将风门关闭(向上提)，把油门加大到1/4处，迅速拉动启动盘，慢慢放回，待汽油机启动后，慢慢将风门开到最大(向下压)，慢慢加大油门，空运转30秒，检查传动部分是否灵活，有无异常杂音，螺杆连接是否松动，按动汽油机停止按钮，准备钻孔。

二、钻孔作业：

1、抬起夹具扳把⑥，使卡轨机构张开，放在钢轨上，让定位块拐头内侧靠紧钢轨端面，调整卡轨调整螺母⑦，直至下压夹具扳把时能牢固卡紧钢轨，使定位块上档与钢轨轨头紧密接触，同时轨腭及轨底上弧面也随之靠紧，然后下压夹具扳把⑥，装卡牢固后便可进行钻孔作业。

2、先给注水桶11打气加压(一般在10下左右)，将水阀12压下后向前推即为打开状态，然后启动汽油机，在各部件工作都无异常的情况下，扳动进给扳把9均匀进给，钻头芯接触钢轨后，冷却液自动流出对钻头冷却，如没有冷却液流出，请检查注水筒，待故障排除后方可进行钻孔。

3、钻孔时加力要均匀，切勿过猛，即将钻透时，要放慢进给速度。

三、钻孔作业后：

1. 第一个个孔钻完毕，将进给扳把9向汽油机方向扳动，将钻头退回，关闭汽油机。

2将定位尺调到第二个槽内后，重复步骤待钻完后，再将定位尺调到第三个槽内，同样重复钻孔作业1～3步骤，即完成钻孔作业。

3、将进水嘴向下压，拔出水管，把注水筒水阀向下压，向后拉水阀⑿，松开水阀即停止注水，再抬起卡紧扳把⑥松开卡轨机构，将钻孔机，注水筒移至限界外。

或整机下道。拿走注水桶，

四、维护和保养：

1. 钻孔完毕后应擦拭干净，保持机具的清洁，若长期不用应放尽燃油，放置在通风、干燥、无腐蚀性气体的库房内。

2.经常检查其主轴处有无水珠流出，如有水珠流出，要更换其主轴处密封圈。

3.钻头磨损后，不可以再进行钻孔，请更换钻头。

4、加注汽油时，发动机应停机，并远离火源，加油后要擦净机具表面残留汽油。推荐使用辛烷值在90#或更高的无铅汽油。

5、调整机具或维修更换部件时，应停机进行。

6、不要让机具被雨淋，如被雨淋后，应将汽油机及机具各部擦干，放置在通风、干燥处。

7、钻孔机连续工作30天要向齿轮箱内加注二硫化钼润滑脂，以保持机具良好的工作状态。进给齿条要保持清洁，每周向其表面擦20#机油即可。

8、经常检查汽油机的润滑油油量是否充足，空气滤清器是否洁净。

9、本钻孔机如长时间不用，必须将钻头从主轴套筒取出。

10、汽油机推荐运行的环境温度在-15℃～40℃之间。

11.不可以对其机具进行改装。

主要技术参数

1、内燃机型号： 本田汽油机GX35

2、内燃机功率： 1.2kW

3、空载转速： ≥270r/min

4、钻孔直径： Φ32、Φ31、Φ13.5、

5、钻孔时间： ≤40s

6、整机质量(包括扳把)： 17kg

7、外形尺寸： 650×230×250

维护保养

1.内燃钻孔机保管时要防火，要与易燃品隔离存放。并把油箱中的汽油放干，使用时应清洗化油器。

2.使用时，齿轮变速箱、夹具部分各销轴、进给齿条、齿轮应定期注油。

3.钻孔时要经常保持钻头锋利，以确保钻孔机正常使用。

4.使用后，要将钻孔机擦净，需注油的地方应注油防锈。然后在干燥清洁和没有腐蚀气体的库内存放。

5.每年检查一次机内润滑脂，如已缺少或污染，应添加或更换。润滑脂应为1号钙钠基润滑脂。

北京内燃钢轨钻的钻头尺寸_钢轨钻孔机_变速箱

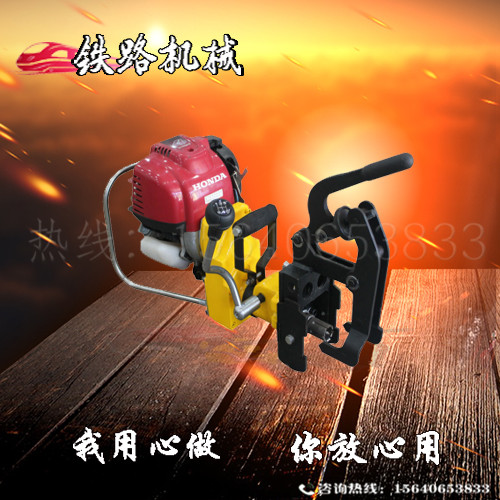

钢轨钻孔机适用于75kg/m以下各种轨型钻孔作业。夹轨装置具有自锁功能，定位准确、钻孔精度高。采用麻花钻头，整体结构紧凑，体积小、重量轻，结构简单合理，钻孔省时省力，是铁路工务、桥梁大修施工的专用设备。
