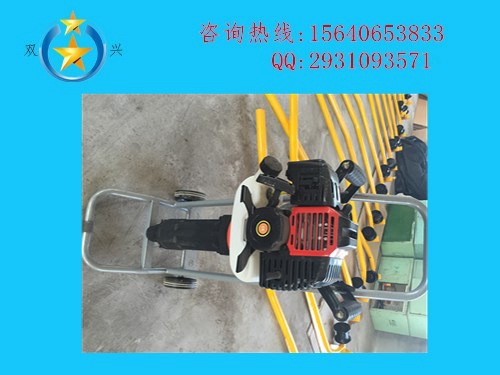

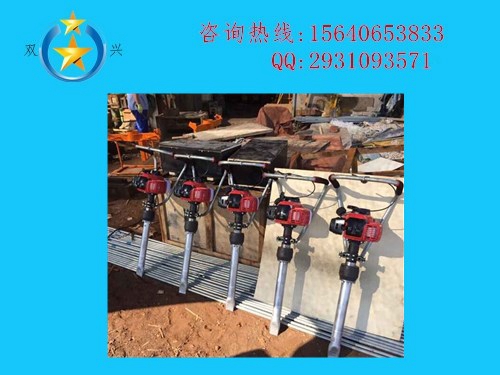

NDG-4000内燃手提捣固镐体积小

单位：锦州双兴铁路机械有限公司

地址： 辽宁省锦州市凌河区

联系人：房女士

Q Q: 2931093571

手机： 15640653833

邮编： 121000

一、NDG---4000型内燃手提捣固镐使用范围

NDG---4000型内燃手提捣固镐是一种适用于铁路线路道床石喳捣固作业的手提便携式专业工具。

它以汽油机做动力源，通过离心式离合器、橡胶减震器、拖动振动器产生高频扰动力，使枕下石喳重新排列密实，从而实现对道床石喳捣固的目的。该机设计新颖、结构紧凑、体积小、重量轻、机动性强、手把两级减震，手提便携、上下道方便，可不必封锁线路作业，特别适用于道岔、隧道、桥涵等大中型养路机械不能作业的道床区域性养路作业。

二、NDG---4000型内燃手提捣固镐主要技术参数

(1) 振动器外经 50mm

(2) 激振力 4000N

(3) 振动频率 158Hz

(4) 质量 15kg

(5) 外形尺寸 1020×350×250mm

三、NDG---4000型内燃手提捣固镐使用与维护

1.使用前的准备

1.1检查或紧固机器各部螺栓和螺纹连接处，应连接牢固。

1.2将汽油和二冲程汽油机专用润滑油以25：1的比例混合，并搅拌均匀。

1.3将混合汽油灌入汽油机机箱，擦净外表面残留的汽油。

1.4向偏心块轴承内注油(30号机械油)。注油时，先从套筒端盖上卸下M6X10内六角螺钉，然后用针管向油孔内注油，注油完毕，再将螺钉紧固。首次注入量为20ml,以后每工作100小时注油一次，每次注油10ml.

注意：棒内润滑油不可过量，油面高度以不接触到偏心块下端轴承为宜。

1.5检查无误后准备启动。

注意：本机器选用的主机为二冲程全方位工作汽油机，请使用汽油二冲程小松汽油机专用润滑油的混合汽油，否则将影响汽油机工作或造成汽油机拉缸损坏。

2、启动汽油机

2.1将捣固镐直立在石碴或泥土地面上，请勿立于硬质地面上。

2.2按动汽油机泵10次以上泵油，将油门控制手柄关至最小(怠速)。若是冷机启动或冬季启动，应关闭风门。

2.3一手握住捣固镐手把，一手拉住汽油机启动手柄，并使拉绳张紧。迅速拉动启动手柄。汽油机启动后，应慢慢放回启动手柄，打开风门。

2.4汽油机启动后，应使其怠速运转3-5分钟热机，使汽油机各部门润滑后方可工作。3、捣固作业与停机

3.1手持捣固镐手把，将汽油机油门开至最大，反复插入道床石碴中进行捣固作业。

3.2工间休息时，应停机。不可长时间怠速运转。

3.3停机时，先将油门关至最小，再按住停机按钮停机。

3.4休息时间较长或不用时，应将捣固镐手把朝下平放于地面上，避免摔碰汽油机。注意：不可长时间将捣固镐倒立放置(镐头朝上)

四、NDG---4000型内燃手提捣固镐注意事项

1、请使用二冲程汽油机专用润滑油，或该公司推荐的润滑油品牌。有条件时最好使用93号汽油，或按汽油机使用说明书的要求用油。

2、请勿振捣刚性物体或板结道床，尽量避免与混凝土轨枕、钢轨碰撞。本机器不适合捣固板结道床。

3、加混合汽油时，必须在停机状态下，并远离火源。

4、捣固作业时，可左右摆动机器，请勿扭动手把或撬，拐枕木。

5、请勿在雨中使用。

6、使用中，发现螺纹连接处如有松动，请及时紧固，以免继续使用造成损坏。

7、请不要触及排气管高压点火装置，以免烫伤。

8、化油器上的涂有红色油漆的螺钉请不要拧动。未涂红漆的螺钉为怠速调整螺钉低速调整螺钉，可根据需要进行调整。
