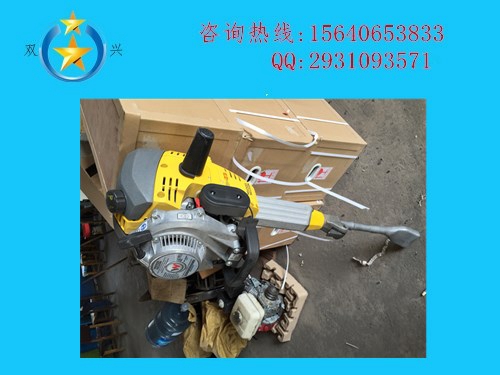

PPSN55铁路捣固镐附高清大图

单位：锦州双兴铁路机械有限公司

地址： 辽宁省锦州市凌河区

联系人：房女士

Q Q: 2931093571

手机： 15640653833

邮编： 121000

一、PPSN55铁路捣固镐产品介绍

1. 主要特点

(1)该机器采用1E45F-3A汽油机作为动力，功率强劲，工作效率高;

(2)结构紧凑合理，外型美观，携带方便，操作舒适;

(3)使用安全，维修方便。

2. 主要用途

(1) 在公路建设和土木工程中的破碎和拆除工作;

(2) 在铁路施工中，捣振铁轨下方的碎石;

(3) 通过更换不同的机具，该机器可进行各种破碎、铲凿、挖掘、捣实等工作;

3. 型号说明

S N D-23

工作质量

捣固机

内燃式

手持式

二、PPSN55铁路捣固镐技术参数

整机尺寸(长×宽×高)mm450×340×790

发动机型式单缸、风冷 、二冲程

排量(ml)80

无工具质量(kg)23

冲击频率(l/min)1300

冲击能量(J)55

离合转速(r/min)2500±250

怠速(r/min)1800±180

工作转速(r/min)4250

燃油汽油和机油容积混合比(25～30):1

油箱容积(L)2.4

冲击系统润滑脂锂基润滑脂

三、PPSN55铁路捣固镐结构特征及工作原理

1. 结构特征(图一)

(1)

油箱。贮存燃料。

(2) 发动机。输出动力，通过离合器与曲轴箱连接。

(3) 减速箱。齿轮减速，传递扭矩。

(4) 捣固镐。工作部件，可根据作业情况更换不同的工具。

具体结构分解见附图。

2. PPSN55铁路捣固镐工作原理

发动机动力由被动盘传递到减速箱，经齿轮减速后，通过曲轴齿轮的转动，带动连杆、活塞、内筒上下运动，撞击捣固镐，将能量传给捣固镐，捣固镐对物体进行高频率、高能量的冲击，实现对作业物体的破碎与捣固。

四、PPSN55铁路捣固镐安全操作

1. 安全注意事项(请认真阅读和理解)

警告：如果使用得当，本机器将是一个易于掌握的、高效的工程机械;如不正确使用或没有适当的预防措施时，它可能具有一定的危险性。为了安全起见，请严格遵守本说明书中的各种规则。

(1)只有具备捣固机操作知识、身体健康的成年人才能操作本机器。

(2)禁止穿戴领带、手镯或其他可能被发动机缠绕的饰物。穿戴好手套、防护眼镜以及护耳用具等劳保用品。

(3)起动机器或工作过程中，工作区域内不许有旁观者或动物。

(4)工作时应始终站在安全位置。

(5)机器运输、转移过程中必须停止运转发动机。

(6)每次使用前应检查机器的各种安全装置。

(7)不要使用损坏的或不正确维修和组装的机器。不要拆除或损坏机器的各种安全装置。

(8)除进行例行的保养外，不要自行拆卸和修理机器。如有必要，请到专业维修处或授权经销点维修。

(9)不要在带电设备附近使用。

(10)汽油机排出的废气含有有毒的一氧化碳，避免吸入。决不能在封闭的室内或通风不良的地方使用。

(11)严禁急加速和急停车,以免损坏机器。

(12)只能出借机器给有熟练操作经验并能正确操作的人。务必将使用说明书一同出借，并告之使用前必须阅读使用说明书。

(13)请妥善保管好本说明书，以便使用时查阅。

2、下列人员禁止操纵机器

(1)精神病患者;

(2)醉酒的人;

(3)未成年人或老人;

(4)无操作知识的人;

(5)劳累过度、有病、正在吃药等其他原因不能正常操作的人;

(6)刚进行过剧烈活动没有休息好、睡眠不足的人,哺乳期的妇女也不要从事这项活动。

3. 起动前的准备工作

(1)加油

使用90#或90#以上汽油和二冲程汽油机专用机油，汽油与机油的容积混合比按机油说明而定(如无机油使用说明，汽油与机油请按25:1～30:1比例混合)。加注前要将机油与汽油在加油瓶内混合均匀;加油时注意不要让脏物进入油箱;不要在油箱内长时间存放混合油。

警告：1) 严禁使用纯汽油做燃料和30:1以上的混合油。

2) 要在通风良好的地方加油，加油时机器要停止运转。

3) 加油时，严禁烟火。

3) 油箱不要加得太满，加油后油箱盖要确保旋紧。

5) 如果有燃油溢出或溅出，须彻底清除并等它们挥发掉后才能起动 汽油机。

(2)检查

1)将破碎机置于松散的砂土或砂砾上。

2)检查各连接处是否松脱;

3)检查火花塞间隙是否在(0.8～0.9)毫米;

4)轻拉起动器(2～3)次，观察汽油机运转是否正常。

5)检查空滤器是否脏污。

警告：严禁在无空气滤清器情况下运转发动机，否则会加速发动机磨损。

4. 起动

请按下列顺序操作：

(1)打开燃油开关，将阻风门拨到关的位置，如图二。如果汽油机是热机或气温较高，阻风门应全开。

警告：当汽油机停机后，进行热机起动时，消音器为高温部件，应避免接触消音器部件，以免被其烫伤。

(2)将油门打到1/3～1/2。

(3)先轻拉起动绳几次，再快速拉动起动绳，起动发动机。

注意：切不可让起动绳自动缩回，应手握起动器手把将其缓缓送回，以防损坏起动器。

(4)发动机起动后，慢慢将阻风门置于全开位置。

(5)冷机起动后发动机应低速运转(3～5)分钟后再进行工作。

注意：新的汽油机在最初24小时内，油门须在半开状态，进行轻负荷工作，以便更好地磨合。

5. 停机

在紧急情况下停机，应立即按下停车开关并保持(3～5)秒，但在通常条件下，应采用下面步骤：

1)缓慢地松开油门握把，让汽油机低速运转(3～5)分钟。

2)按下停车开关，如图二。

3)工作结束，关闭燃油开关。

6. 操作

作业时，双手握紧操纵手把，加大油门到适当位置进行破碎，一次作业完毕，应降低油门，将机器移到下一个工位后，再加大油门，进行破碎。避免高速空载运转和超速运转

破碎较硬的路面时，要选择合适的角度和破碎点，避免硬操作，防止损坏机器，作业效率不高。

操作过程中，避免工具头进入路面过深，防止“夹”钻头。

两台机器并排同时作业，将使效率明显提高。
