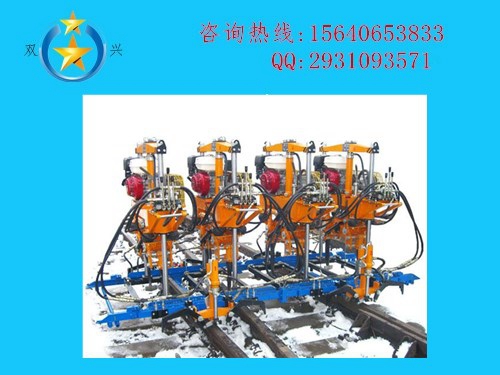

一、XYD-2型液压捣固机产品介绍:

两台捣固机放置同一行走架上作业，复地线段作业时配置单侧下道架，两台捣固机下道在同一下道架上(xyd-2A1)：单地线段作业时配重双侧下道架，两台捣固机分别下道在两下道架(xyd-2A2)。下道架悬挂在走行架一侧或两侧、随机行走。

XYD-2AG型：

该机型是2A机型的改进型。与2A型相比，配用柴油机功率增大，作业效率提高25%。

XYD-2AIII型：

该机型是专门为III型混凝土轨枕地段作业设计生产的新机型。

二、XYD-2型液压捣固机参数：

动 力：

XYD-2A型：SF180型5.1KW水冷式单杠柴油机

Y112M-2型4KW电动机

XYD-2AG型：D185型6.6KW水冷式单杠柴油机

Y132S-2型5.5KW电动机

XYD-2AIII型：D185型6.6KW水冷式单杠柴油机

Y132S-2型 5.5KW电动机

捣固镐下插深度：(轨枕地下)≥90mm

作业效率： 240-280根轨枕/每组.小时

主机质量： (不包括液压油)

XYD-2A型(柴油机)380KG

XYD-2A型(电动机)300KG

XYD-2AG型(柴油机)380KG

XYD-2AG型(电动机)350KG

XYD-2AIII型(柴油机)500KG

三、XYD-2型液压捣固机基本结构和工作原理

工作原理：YCD-2型液压道岔捣固机由走行架和捣固装置两部分组成。在沿钢轨纵向移动的走行架上，布置2片或4片横向移动的捣固装置。捣固装置由油箱(上有内燃机、油泵、液压控制阀)，悬挂带有一付捣镐的振架组成。

油箱在双导柱内由单升降缸驱动，带动振架，使捣镐插入道床或抬起;捣镐由双油缸驱动张、夹。

内燃机通过三角带驱动振架上的带偏心铁的振轴旋转产生振动;振动的捣镐振动下插，夹紧使石碴密实。

捣固装置基本结构：1走行架、2底架车、3捣固镐、4导柱、5镐靴、6振架、7偏心铁、8油箱、9发动机、10横梁、11升降缸、12油泵、13手动换向阀、14减振球、15夹实缸、16同步杆

YCD-2型液压道岔捣固机结构图

四、XYD-2型液压捣固机主要特点

1.该机采用高性能、高品质的进口汽油机为动力，具有稳定的大马力输出，燃油消耗率低，润滑油耗少，质量小、噪音低等特性，也可根据用户需要，采用电动机和柴油机为动力。

2.传动离合器采用离心摩擦片式结构，传递扭矩大，降低传动损失，提高了传动效率。

3.振动箱采用外置偏心铁式，振动箱温升低，安全可靠。

4.液压回路采用快速接头，拆装方便，下道迅速。

5.该机夹钳设安全装置，在非常情况下，确保夹钳张开，保证安全。

6.振动装置由两个夹实油缸同时驱动一对捣镐，夹实力大，且最大限度的降低了整机高度。

7.本机工作效率提高,1组道岔直股只需15-20分钟，即可捣固完毕。
