一、NRD-4型内燃软轴捣固机综述

正品 NRD-4型内燃软轴捣固机，适用于任何钢轨轨型铁道线路维修道碴捣固作业。其特点是整机重量轻、操作方便。捣固质量好，故障率低、维修方便、下道速度快，适用性强，不仅能捣固线路，还能捣固道岔，性能价格比高、十分适合铁路道碴捣固作业的需要。

1、汽油机型号：GX390或GX160

2、功率： 6.6KW或3.05KW×2

3、转速：3600r/min

4、振动次数：3000次/分

5、振幅：1.2mm

6、主机质量：120㎏

二、NRD-4型内燃软轴捣固机工作原理

工作原理：NRD-4型内燃软轴捣固机是以本田内燃发动机为动力，通过三角带分别驱动捣固镐主轴，使动力传递到振动体上，即可实现捣固作业。

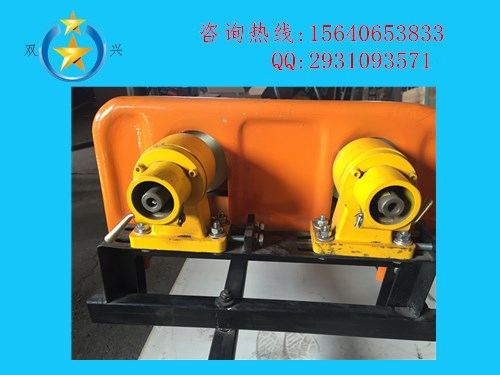

基本结构如下：1内燃发动机、2皮带轮罩、3皮带轮、4捣固主轴、5振动体6、底架、7张紧装置

四、使用与维护

1、详细阅读本田内燃汽油机说明书。

2、本田内燃汽油机按说明书加适量机油和汽油。

3、在汽油机启动前，检查振动体主轴和振动体是否连接好，如振动体和主体分开、将振动体头插在振动主轴上，拨起定位销，对准主轴插进后，放下定位销，旋转振动体外套，使定位销插入振动体外套即可。再将振动体从底架上拿下来，放在安全位置，按汽油机说明书方法启动汽油机。

4、将油门加大，检查振动体是否有振动，在正常情况下开始捣固。

5、在停机前，先减小油门，再关闭开关，将振动体放到底架各自插孔上。

6、检查各部位是否有松动，螺钉是否有紧固。

7、在存放中，注意将燃油阀关上，以防汽油泄露，发生危险。

8、在运输过程中，必须放掉汽油和机油，以防发生危险。

9、在存放中注意防湿、防潮。

三、NRD-4型内燃软轴捣固机保养与检修

1、保养

每日班工作后进行，具体内容如下：

1)擦净灰尘、油污。

2)拧紧各部紧固件。

3)按汽油机说明书对汽油机进行保养。

2、检修

在使用300小时之后，对捣固机需进行全面检查。具体内容是：

1)拆开振动体主轴，检查轴承是否完好;

2)打开皮带罩，检查皮带是否完好。

3)检查皮带张紧度是否正常。

3、软轴振动体使用寿命

在正确的使用方法下，软轴振动体捣固线路长度为小于5km。

四、NRD-4型内燃软轴捣固机常见故障及排除方法

故障现象原因分析排除方法

振动体不振动

1振动体内部件瞬间卡阻

2振动体轴承损坏

3软轴接头断开

4传动皮带磨损大，功率损失严重用力敲击振动体

更换相应的轴承

更换振动体

更换相应的皮带

汽油机故障 按汽油机说明书检查
