ND-4.2×4型内燃软轴捣固机生产流程

单位：锦州双兴铁路机械有限公司

地址： 辽宁省锦州市凌河区

联系人：房女士

Q Q: 2931093571

手机： 15640653833

邮编： 121000

一、ND-4.2×4型内燃软轴捣固机介绍:

ND-4.2×4型内燃软轴捣固机(以下简称捣固机)是一种新型铁路养护机械，适用于无电源情况下的铁路线路维修施工，既可用于清筛后的道床捣固，也可用于线路及道岔的维修作业，不必封锁线路即可利用列车间隔作业。

二、ND-4.2×4型内燃软轴捣固机参数

1.汽油机型号： GX390

2.功 率： 9.5kW

3.燃油消耗率： 310g/kW.h

4.润滑油容量： 1.12L

5.振动频率 ： 140-160Hz

6.振 幅 ： 1.25mm

7.最大激振力： 4.2KN×4

8.生产效率 ： ≥240根/组小时

9.镐头硬度 ： 55～60HRC

10.振捣棒直径： 50mm

11.软轴直径 ： 13mm

12.软管直径 ： 36/46mm

13.外形尺寸 ： 1770 mm×750 mm×870mm

14.总 重 ： 175kg

三、ND-4.2×4型内燃软轴捣固机安全事项

1.禁止室内使用发动机，燃油易燃，加油时须关闭发动机，加油时严禁吸烟，勿使燃油溢出。

2.上道作业前，根据工作内容和影响行车安全的程度，安排相应级别的人员担任施工负责人。

3.操作手必须由段培训合格方可上岗工作，严禁非操作手操作，操作手应严格执行三检制和定人定机制度，并严格遵守安全操作规程。

4.捣固机上道作业时，必须设置防护，未设好防护，严禁上道，施工负责人接到下道预告信号后，须在规定距离以外下道完毕，结束作业下道后的捣固机必须放置稳固，不准侵入限界。

5.严禁捣固机带病上道作业，发生故障时应立即撤至限界外检修，严禁在线路上检修。

6.区间和站内作业，均须按有关规定办理手续。

7.每天作业完毕后，应按规定进行维修保养。

8.遇到雨雪天气不影响作业情况下需采取防雨措施。

四、ND-4.2×4型内燃软轴捣固机结构及用途：

ND-4.2X4型内燃高频捣固机是一种新型铁路养路机械，适用于无电源情况下单边的铁道线路维修施工，也可以用于道岔的维护作业。

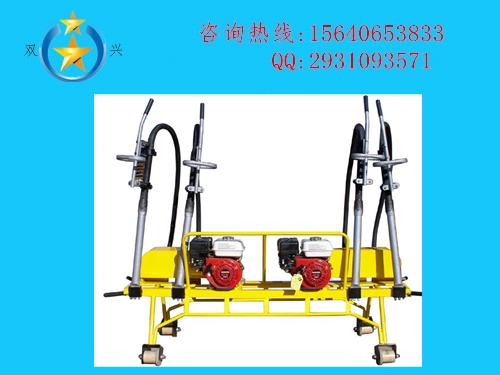

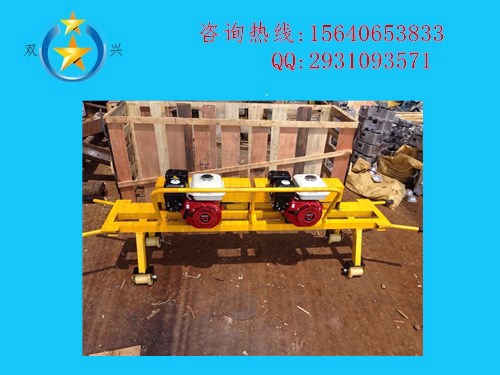

捣固机由汽油机，离心式离合器，带传动机构，软轴软管，振捣棒，减振手把，机架等部分组成。本机选用日本本田汽油机为动力源。软轴组件由钢丝软轴.软轴插头(工作时插入输出轴孔内).软轴接头(与振捣棒内的滚锥联接)组成。软管组件由软管，联接头(工作时插入机头孔内).软管接头(与振捣棒棒壳联接)组成。振捣棒组件包括镐头.镐体.棒壳.滚锥.滚道.油封.轴承等.减振手把由手把.弹簧.橡胶护套等组成，联接在软管前端，消除振动，便于操作。出厂时软轴.软管.减振手把.振捣棒已联为一体。汽油机固定在机架中间，机架上有皮带罩和防护罩，还有两个抬把，可以便捷地上.下道。

售后服务承诺

方便、快捷、优质的售后服务是“锦州博宇铁路设备有限公司的服务宗旨。

特向多年来信任、支持、关心我公司用户严肃负责地郑重承诺：

1.我公司出售的所有产品保修期一年，保修期内免费上门维修。人为因素或不可抗力因素所引起的故障及部件损坏除外(易损件不在保修范围内)。

2、在接到用户报修通知后，首先双方沟通，视产品损坏部位及配件是否通过邮寄部件用户施工人员自行拆卸更换(不包括产品的主要部位)，以双方商定最后结果定方案。

3、在保修期内以下情况将实行有偿服务;

(1) .由于用户操作不当，未按产品使用说明书程序操作造成机具损坏。

(2) .由于人为或不可抗力因素而发生损坏。

(3) .用户自行对产品拆卸、改造、分解、组装或附加其它配件而发生的故障损坏。

(4) .终身维修支持：根据用户使用产品超过保修期限发生产品损坏，我公司仍然继续支持维修，视维修时更换配件及发生的差旅费、人工费适当收取费用。

(5) .技术支持：我公司售后服务电话，为用户提供每天8小时周一～周六电话支持，时刻把用户的需求当成我公司售后服务启程的命令，急用户之所急。

合理的解决方案是我们双兴公司不懈的追求。
