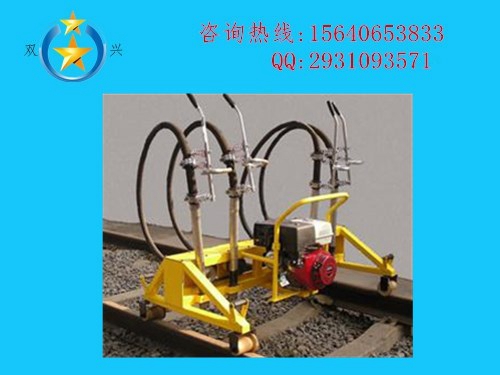

ND-4.2×4型内燃软轴捣固机操作方法

单位：锦州双兴铁路机械有限公司

地址： 辽宁省锦州市凌河区

联系人：房女士

Q Q: 2931093571

手机： 15640653833

邮编： 121000

一、ND-4.2×4型内燃软轴捣固机工作原理：

汽油机的动力经离心式离合器及带传动分配到两根输出轴上从而驱动软轴，带动振捣棒中的滚锥，滚锥的一端支承在大游隙轴承上，另一端沿滚道作纯滚动的自转和公转运动，偏心旋转的滚锥产生离心力通过滚道作用于棒壳上并使之增频。该振动力传递给镐体和镐头，形成对道碴的扰动力，道碴之间的摩擦阻力被克服或减小，使道碴近乎呈现流动状态，开始相对运动和重新排列。经过一段时间的振动后，道碴将枕下空隙填满从而达到密实的目的。

二、ND-4.2×4型内燃软轴捣固机产品参数：

型号：GX390空冷四冲程(S型)

气缸排量：389cm

最大输出功率：13马力/3600rpm

最大扭矩：2.7kg.m/2500rpm

重量：31kg

振动频率：150Hz

振幅：1.25mm

最大激振力：4.2KN×4

生产效率：200-260根/组小时

振捣棒直径：50mm

软轴直径：13mm

软管直径：36/46mm

总重：150kg

三、ND-4.2×4型内燃软轴捣固机使用与维护

1、详细阅读本田内燃汽油机说明书。

2、本田内燃汽油机按说明书加适量机油和汽油。

3、在汽油机启动前，检查振动体主轴和振动体是否连接好，如振动体和主体分开、将振动体头插在振动主轴上，拨起定位销，对准主轴插进后，放下定位销，旋转振动体外套，使定位销插入振动体外套即可。再将振动体从底架上拿下来，放在安全位置，按汽油机说明书方法启动汽油机。

4、将油门加大，检查振动体是否有振动，在正常情况下开始捣固。

5、在停机前，先减小油门，再关闭开关，将振动体放到底架各自插孔上。

6、检查各部位是否有松动，螺钉是否有紧固。

7、在存放中，注意将燃油阀关上，以防汽油泄露，发生危险。

8、在运输过程中，必须放掉汽油和机油，以防发生危险。

9、在存放中注意防湿、防潮。

四、ND-4.2×4型内燃软轴捣固机保养与检修

1、保养

每日班工作后进行，具体内容如下：

1)擦净灰尘、油污。

2)拧紧各部紧固件。

3)按汽油机说明书对汽油机进行保养。

2、检修

在使用300小时之后，对捣固机需进行全面检查。具体内容是：

1)拆开振动体主轴，检查轴承是否完好;

2)打开皮带罩，检查皮带是否完好。

3)检查皮带张紧度是否正常。

3、软轴振动体使用寿命

在正确的使用方法下，软轴振动体捣固线路长度为小于5km。
