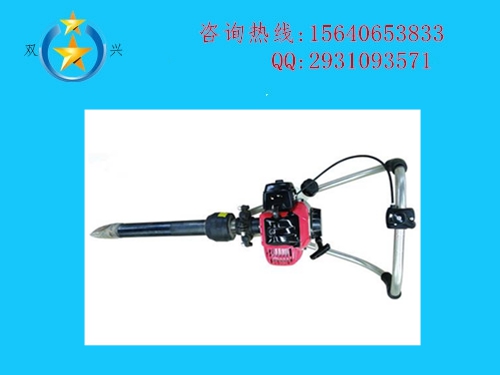

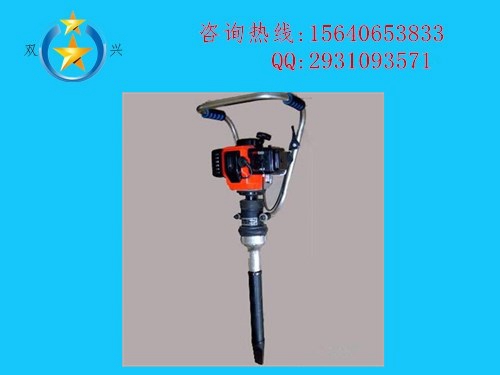

一、ND-3.0内燃捣固镐产品介绍

ND-3.0型内燃捣固镐具有结构简单性能可靠、养护维修方便、使用寿命长等优点,内部独特的采用万向节传动、高频振动轴承，大大的降低了故障率，使内燃捣固镐在抢险、突击中连续捣固4小时无故障成为现实，从而保证了作业效率。

二、ND-3.0型内燃捣固镐技术参数

1、动 力： 小松G4L空冷二冲程下排式汽油机(进口)

2、额定功率： 1.47kW(≥2HP)

3、额定转速： 8300±300rpm

4、振动频率: 110～140 Hz

5、最大激振力：≥5.0kN

6、油箱容积： ≥0.95L

7、排 量： ≥41.5CC

8、下插深度： 轨枕下120mm-200mm

9、整机质量： 13kg

10、外形尺寸: 1100mm×315mm×315mm

三.ND-3.0型内燃捣固镐工作原理

本机采用汽油机与捣固机直接连接的设计，主要由汽油机、减振装置、传动轴、振动体和手把组成。其工作原理为：汽油机经离合器、软轴带动偏心铁，产生振幅实现捣固作业。

四、ND-3.0型内燃捣固镐　使用与维护

1.使用前的准备

1.1检查或紧固机器各部螺栓和螺纹连接处，应连接牢固。

1.2将汽油和二冲程汽油机专用润滑油以25：1的比例混合，并搅拌均匀。

1.3将混合汽油灌入汽油机机箱，擦净外表面残留的汽油。

1.4向偏心块轴承内注油(30号机械油)。注油时，先从套筒端盖上卸下M6X10内六角螺钉，然后用针管向油孔内注油，注油完毕，再将螺钉紧固。首次注入量为20ml,以后每工作100小时注油一次，每次注油10ml.

注意：棒内润滑油不可过量，油面高度以不接触到偏心块下端轴承为宜。

1.5检查无误后准备启动。

注意：本机器选用的主机为二冲程全方位工作汽油机，请使用汽油二冲程小松汽油机专用润滑油的混合汽油，否则将影响汽油机工作或造成汽油机拉缸损坏。

2、启动汽油机

2.1将捣固镐直立在石碴或泥土地面上，请勿立于硬质地面上。

2.2按动汽油机泵10次以上泵油，将油门控制手柄关至最小(怠速)。若是冷机启动或冬季启动，应关闭风门。

2.3一手握住捣固镐手把，一手拉住汽油机启动手柄，并使拉绳张紧。迅速拉动启动手柄。汽油机启动后，应慢慢放回启动手柄，打开风门。

2.4汽油机启动后，应使其怠速运转3-5分钟热机，使汽油机各部门润滑后方可工作。3、捣固作业与停机

3.1手持捣固镐手把，将汽油机油门开至最大，反复插入道床石碴中进行捣固作业。

3.2工间休息时，应停机。不可长时间怠速运转。

3.3停机时，先将油门关至最小，再按住停机按钮停机。

3.4休息时间较长或不用时，应将捣固镐手把朝下平放于地面上，避免摔碰汽油机。注意：不可长时间将捣固镐倒立放置(镐头朝上)
