GH90高温合金热处理与加工工艺
GH90高温合金
GH90 属于?沉淀硬化型镍基变形高温合金?，国际通用牌号为?Nimonic 90?，以 Ni-Cr-Co 为基体并富含钴及多种强化元素 。该材料在室温至 600℃区间具备卓越的强度与塑性，在 815～870℃高温下仍保持高抗拉强度及抗蠕变能力，z高使用温度可达 920°C。GH90 拥有良好的抗氧化、耐腐蚀及疲劳强度，适用于制造涡轮p、叶片、高温紧固件等航空发动机及燃气轮机关键部件 。其生产工艺涵盖感应熔炼与电渣重熔，密度为 8.20g/cm3，需经固溶及时效热处理以析出γ'强化相 。更多详细技术参数可查阅 GH90 词条。??
核心成分与物理性能

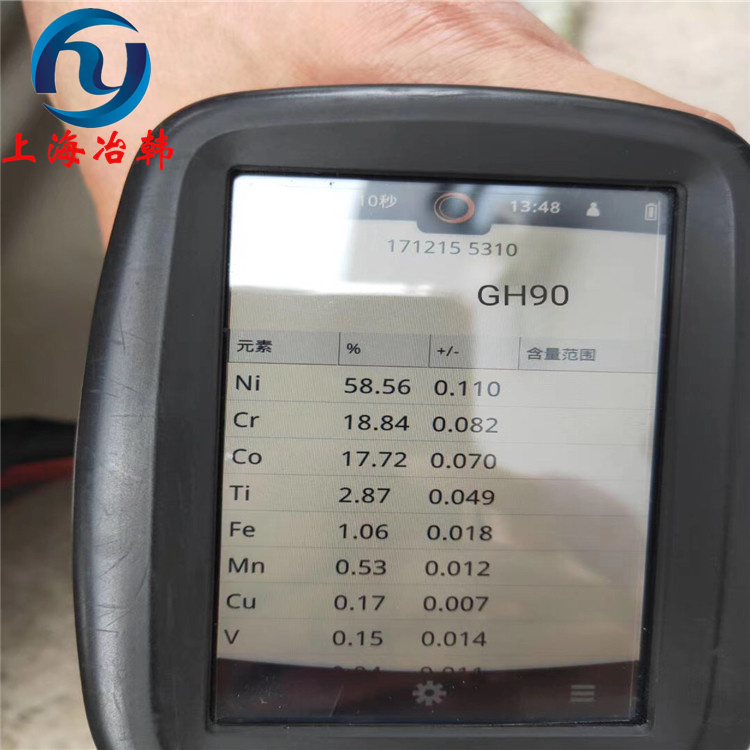

?化学成分?：GH90 的化学成分设计旨在平衡高温强度与加工性能，主要元素含量如下：
?镍 (Ni)?：余量，作为基体元素提供高温强度基础 。
?铬 (Cr)?：18.0～21.0%，主要提供抗氧化和耐腐蚀能力 。
?钴 (Co)?：15.0～21.0%，较高含量的钴有助于提升固溶体的高温稳定性 。
?钛 (Ti)?：2.0～3.0%，与铝共同形成强化相 。
?铝 (Al)?：1.0～2.0%，参与形成γ'强化相 。
?碳 (C)?：≤0.13%，控制在较低水平以减少有害碳化物 。
?其他元素?：铁 (Fe)≤1.5%，锰 (Mn)≤0.4%，硅 (Si)≤0.8%，并严格控制硫、磷、铅等杂质含量 。??
?
?物理参数?：材料的物理特性决定了其在极端环境下的表现：
?密度?：8.20g/cm3。
?熔点?：约 1400℃。
?热导率?：随温度升高而增加，600℃时为 21.76 W/(m·C)，800℃时为 25.57 W/(m·C)。
?线膨胀系数?：20～900℃范围内从 12.71×10??/℃增加到 17.38×10??/℃。??
?
热处理与加工工艺
?热处理制度?：不同的产品形态对应特定的热处理参数，以优化γ'相析出：
?冷拉棒材?：固溶处理 1080℃±10℃（保温时间依尺寸 1-8 小时不等），空冷或水冷 + 时效 750℃±10℃，4 小时，空冷 。
?薄板和带材 (软态)?：软化处理 1100～1150℃，1～10 分钟，冷却 + 时效 750℃±10℃，4 小时，空冷 。
?弹簧用冷拉丝材?：时效处理 600℃±10℃，16 小时，或 650℃±10℃，4 小时，空冷 。
?工艺优化?：固溶温度过高易导致晶粒粗化，时效温度需控制在 700～760℃黄金窗口以平衡强度与塑性 。??
?
?加工与焊接?：
?锻造?：加热时需严格控制温度防止内裂，变形程度需适宜 。
?焊接?：在固溶状态下可进行惰性气体保护钨极电弧焊和闪光对焊，需使用相匹配的焊材 。
?切削?：合金加工难度较大，需注意刀具选择与冷却 。???
应用领域与标准规范
?主要应用?：GH90 凭借优异的综合性能，广泛应用于高应力高温环境：
?航空发动机?：涡轮工作叶片、涡轮p、高温弹簧元件、燃烧室卡圈 。
?工业燃气轮机?：关键热端部件、高温紧固件、卡箍、密封圈及弹性元件 。
?其他?：适用于热轧和冷拉棒材、冷轧板材、带材及冷拉丝材等多种形态 。??
?
?执行标准?：
?国内标准?：遵循 GB/T 14992《高温合金和金属间化合物高温材料的分类和牌号》及 WS9 系列行业标准 。
?国际标准?：生产遵循 AMS 5660、ASTM B 637 等国外规范 。
?牌号对应?：中国牌号 GH90，英国牌号 Nimonic 90，美国 UNS N07090。
*您的姓名：
*联系手机：
固话电话：
E-mail:
所在单位：
需求数量：
*咨询内容:
898995850
