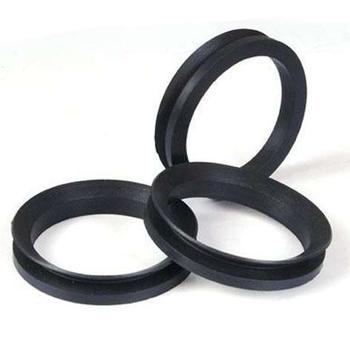

V型密封圈（水封）有VA、VS、VB、VL型四种标准结构形式，它是一种轴向作用的橡胶密封圈。和一般的旋转油封不同，V形圈依靠其弹性的密封唇形成轴向密封作用。密封唇有良好的活动性和适应性，所以相比于其它密封件，它可补偿较大的偏差和角度偏差。V型圈可用于旋转轴和轴承盖表面作无压轴向密封。 V形圈的主体内圈与轴过盈配合，并随轴一起旋转。锥形密封唇可防止角度的偏移，V型圈其作用是了、防止外界的脏污侵入和内部油脂的外泄，中间连接部位可保证密封唇对被密封表面产生轻微压紧力，以达到持久有效的密封。

V形水封一般由橡塑RP或氟胶FKM材料制成，因具有很好的弹性，容易拉伸，故安装极为方便。它与轴

是过盈配合，并随轴一起旋转。
    V形水封由于其结构简单，使用方便，工作可靠性高，使得有关沟槽及安装的设计工作量大大降低，

因此，V形水封在工业工程、水处理装置、辗压机、车床等领域获得了广泛应用。

一、V形水封的特点及优点
    形水封依靠其自身弹性张力固定在轴上，扰性的密封唇用一较小的接触力和轴座表面保持接触。
    挠性的密封唇可对轴的偏心，腔体与轴的不同轴度及轴的加工误差进行补偿。
    密封唇可防止内部油脂或油液向外泄露，同时防止外部的灰尘、脏物等侵入。由于V形水封随轴进行

旋转运动，由于离心力的作用，其本体的作用好似滑环一样，防止污物侵入工作介质。
    与其它油封不同是，V形水封依靠其弹性的密封唇形成径向密封作用。密封唇具有良好的活动性和适

应性，所以相对于其它密封件需要较小的公差配合，简单的设计，同时弥补旋转轴偏心的问题。
    因此其具有以下优点：
    -不含金属件的纯橡胶弹性体材料；
    -减轻了设计方面的工作，没有安装加工方面的要求；
    -取消了轴配合表面加工和表面精度、硬度的要求，轴表面不必淬硬；
    -安装及拆卸简单、可靠；
    -表面接触压力小，因此磨擦力小，磨擦损失及磨擦发热少，使用寿命长；
    -兼有密封和防尘作用。

二、材料
    V形水封一般有两种材料：
    1.硬度约为邵尔A度60的橡塑（RP）
      温度：-40℃～+100℃
      介质：矿物油、空气、水、乳化液、油脂
    2.硬度约为邵尔A度65的氟橡胶（FKM）
      温度：-20℃～+180℃
      介质：矿物油、合成油以及油脂、酸、碱

三、V型水封有四种标准设计
截面形状
型号 VA型 VS型 VL型 VE型网站http://www.kstsh.com 销售电话：0512-36867577 手机：15371898387传真：0512-82092229 qq：1613831998 邮箱：1613831998@qq.com 联系地址：昆山震川西路 昆山滕斯华工业物资有限公司

说明 最常用的设计。 本体较宽，并呈锥形，使其与轴有紧密的配合 非常窄的轴向切面，结构紧凑，常与迷宫式油封结合使用。 主要用于重载情况下的第二道密封。它具有最大的截面，允许较大的轴向位移。

尺寸范围 轴径：2.7～2020mm 轴径：4.5～210mm 轴径：105～2025mm 轴径：450～2010mm

四、安装
    V形水封安装不需设计安装倒角。V形水封为弹性体，可以被拉伸后推置于其它零件上，V形环最大可

拉长20%，因此极易安装。
    在许多情况下，V形水封可以用一种简单的工具来安装，可转动轴并用无刀锋的工具推动或

对中V形水封，到达正确的安装位置。
    如果更换V形水封涉及到拆除几个其它零件的耗时作业，可以将V形水封切割成两个部分，放置于适当

的位置后，再用粘结材料和工具将两部分连接起来，注意连接处不可拉伸。


六、V形水封的应用
    1.V形水封用在密封润滑,并兼作防尘和水溅物。

    2.V形水封用在密封润滑油
    a.如果轴固定在一个方向旋转,可在唇口
接触面开螺旋形槽,使油通过"泵"的效应流出
轴表面。     b.如果轴在二个方向旋转，使用排泄槽作回油孔。

    3.V形水封作为防水封

    4.V形水封可用作其他密封的辅助密封

技术数据：

温度：－35～110度（丁晴橡胶）  －25～200度（氟橡胶）　　　　　　　　线速度：30M／S

工作介质：所有型号的液压油、热空气、蒸气、灰尘弱碱性和酸性的溶液。

 材料：丁 晴橡胶55-60度 　　　氟橡胶65-70度

VA密封圈（水封）

VA密封圈(水封)产品用途:

用于回转轴圆周速度不大于19m/s的机械设备,

起端面密封和防尘作用

水封材质: 丁 腈橡胶(NBR) 氟橡胶(FKM)

水封产品硬度: HS80±5oA

水封工作温度: -40~+200℃

水封工作压力: ≤0.03Mpa

水封工作介质: 水 油 油脂 灰尘

水封旋转速度: ≤19m/s
